HDMI接口-High Definition Multimedia Interface

尽管DVI可以实时非压缩RGB信号到显示设备,但消费电子行业在DVI的基础上选择了一种更小,更灵活的数字接口标准HDMI。2002年4月,HDMI工作组(http://www.hdmi.org/) 由Hitachi, Matsushita Electric (Panasonic), Philips, Silicon Image, Sony, Thomson and Toshiba. 等企业创立,以开发更加灵活的HDMI标准。

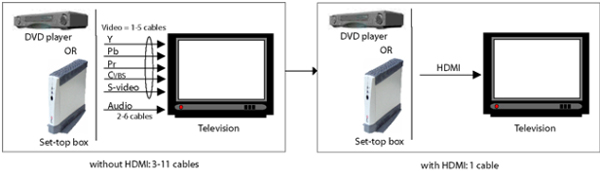

HDMI可以用一根线缆代替8根音频线缆和5个视频线缆,如下图所示：

一根HDMI代替数十根视音频线缆

2004年,消费电子行业开始在DVD播放器、有线电视/卫星电视机顶盒上添加HDMI接口,此外,HDMI接口还开始逐渐出现在数字带那时及LCD/等离子显示器上,2004年底,HDMI被更大范围内采用在电视和显示器上。
通过使用适配线缆,HDMI后向兼容DVI设备和EIA-861 DTV格式,然后HDMI的许多高级性能,如数字音频及消费电子控制（用来在设备间传输控制命令）等特性,还未出现在这些产品上,HDMI的普及尚需时日,但HDMI因其高度的灵活性和简单连接方式必有良好的前景。

HDMI技术
基于DVI的HDMI接口支持VESA组织的HDCP(高带宽数字内容保护-High-bandwith digital content protection)的内容,用以避免非授权的内容拷贝,同时,该标准还支持VESA组织的EDID（扩展显示识别数据-Extended display identification Data）、DDC（显示数据通道-Data display channel,用以读出EDID）及DMT（监视同步协议）,此外EIA-861标准还定义了如何在DVI协议中包含宽高比及信号格式等信息。

19阵“Type A”A型HDMI接口采用单TMDS连接,可以传输视频采样率在25-165MHZ范围内的视频信号。A型接口因尺寸小而更多地应用在消费电子行业。

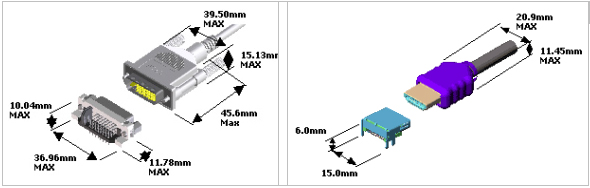

HDMI接口和DVI接口的比较

对于传输信号采样率高于165MHZ的视频信号,HDMI采用双TMDS的29针B型HDMI接口,这种接口一般用于PC市场。HDMI接口样式如图：

HDMI接口

HDMI视频格式：
HDMI支持RGB信号、4:4:4采样的YcbCr信号及4:2:2采样的YCbCr.传输速率最高的24位/像素。对于640x480清晰度, R′G′B′通常的采用后数据范围为0-255. 对于YcbCr及所有其它RGB清晰度,采样后的数值范围为16-235。
HDMI音频数据格式：
基于DVD音频标准,HDMI支持1-8组非压缩音频传输,音频支持48,96 or 192 kHz等多种采样率。根据视频格式,HDMI可以传输不同数量的采样率在192KHZ的压缩音频。
HDMI接口的特性：
完全的数字信号接口,无压缩,从信号源直接输出的直接数字图象及音频
一根线缆满足传输视音频信号的需要,所有的HD信号及音频信号在同一根线缆内传输,包括5个视频分量及多通道音频。
HDMI接口还支持传输智能信息如宽高比及信号格式、控制信息等,为设备间的智能化控制提供可能。
支持HDTV 1080P及更高清晰度信号的传输及显示,适应HDTV的应用
DVI及HDMI产品
和其它信号接口一样,一种新的接口及标准的产生伴随着周边配套产品的出现,如信号分配、接口转换、信号切换、信号传输等产品,下面将就一些特色产品作些介绍：
DVI信号传输：
由于DVI信号通常有效的传输距离为5-7米,但有些应用场合,从信号源到显示设备间的距离要远远超过这个距离,为此,通过专门的设备来扩展DVI信号的传输距离,目前主要有三种方式：
DVI线路中继器 ;DVI双绞线收发器;DVI光收发器
目前市场上可提供将DVI信号扩展到30米左右的DVI信号线路中继器,将DVI信号传输到50米左右的双绞线收发器及将DVI信号通过DVI光收发器传输最远至数十公里的设备。
值得一提的是部分DVI光收发设备采用多根多模光纤,通常为3-4根,而有部分厂家已经能够提供基于单模光纤的单路光纤收发器,可将DVI信号传输至数十公里。

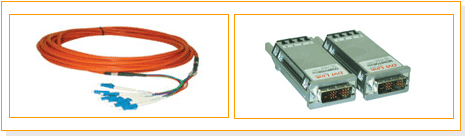

DVI光收发器

DVI信号转换：
目前,市场上已经出现了全系列DVI与其它信号接口间的转换器及适配线缆。如VGA-DVI;DVI-HDMI;DVI-SDI;DVI-HD-SDI。
下图是一款DVI-SD/HD-SDI转换器,输入为DVI-I及SDI/HD-SDI,输出为转换后的DVI-D和HD-SDI高清信号。该款设备可广泛应用于3D图形制作室的输出转换,或应用于演播室PC信号转换为SDI数字视频信号。当然它也为ProAV行业和广播电视行业间的沟通创造了可能,避免了早期广播电视行业需将RGB模拟信号转换为SDI信号的A/D转换过程。同时,通过将DVI转换为HD-SDI信号,ProAV行业也可以采用HD-SDI矩阵来切换数字多媒体信号。

DVI及SDI至HDTV转换器
