DC电机最简单的等效电路示于图1。
速度、转矩和内部所产生电压的关系为：
T=KφI_a  E=Kφω
根据端电压和速度可解上述方程,得到：

   (1)   (2)

其中：E_o和ω_o是额定值（或所需的工作点）,△T是负载转矩的变化,△V是端电压变化。
方程（1）可用图2所示的等效电路表示。


                   图1  DC电机的最简单等效电路          图2  端电压等效电路

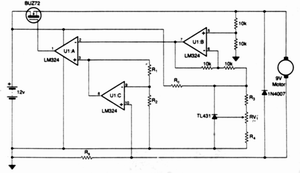

图3  完整的控制电路

控制电路
为得到ω=ω₀=常数,从方程（2）得到：



得到△V：



端电压的变化简单地补偿跨接在转子绕组电阻上的压降（此简化模型设有考虑转子反作用影响）。

实际上,为了取样跨接在转子绕组电阻R_a上的压降,必须插入1个与电机电路串联的外部电阻R_S（图3）。此电阻将增加额外的压降,此压降必须加到由R_a引起的压降中。数学上,通过U1：C可做到,这意味着：



选择R₄,其值必须满足下列条件：



其中I_min是最小负载电流,IVosImax是最大失调电压,V_omim用于设置运放的最小输出电压。完整的控制电路示于图3。
TL431C是并联稳压器,用于设置所希望的无载内部电压（E_O）：



其中a是R_V1电压器游标设置。R_C为稳压器提供偏置电流,在最小V_Batt时偏置电流必须大于1mA。U1：B提供所需的E_O和Vtermial之间的电压差。U1：A比较两个信号并设置相应 端电压。■（鲁）
