两种输出模式
　　MAX889有两种输出模式：稳压输出(输出电压可外接R1、R2分压器来设定);不稳压输出（输出电压接近-VIN）。

稳压输出模式
　　MAX889是通过控制泵电容的充电率的变化来调节输出电压。具体做法是改变在泵电容充电时的模拟开关的导通电阻,即改变时间常数。当在模拟开关的栅极电压高时,导通电阻小;当栅极电压低时则导通电阻大。例如,当输出电压有下降趋势时,增加栅极驱动电压使泵电容CFLY充电充得更高一些,使输出保持基本不变。由于器件的开关工作是连续的,其输出纹波电压较小。

　　要求输出的电压VOUT与R1、R2有关。
　　VOUT=-VREF(R2/R1)
　　此处VREF可以是VIN(分压器电阻接VIN与VOUT之间)或另外的正基准电压VREF(VREF可外接,分压器电阻接在VREF与OUT之间)。

　　一般流过分压器的电流最少为30μA较为合适,可以根据VIN的大小来大致估算一下R1+R2值或按下式来确定：
　　R1≤VREF/30μA

不稳压输出模式
　　MAX889也可用作不稳输出。此时将FB连接到IN处即可。在不稳压输出时,其内阻R0的典型值为2Ω,基输出电压VOUT为：
　　VOUT=-(VIN-IOUT·R0 )
　　在不稳压输出模式时,可以不外接两分压器电阻,可减小占印刷板的面积,适用于对负压变化不敏感的电路。

典型应用电路
　　采用VIN为基准电压的电路如图1所示,采用单独VREF的应用电路如图2所示。

　　输入+2.7～+5.5V,输出稳压的负电压2.5～-VIN,输出电流可达200mA。
　　VOUT=-VIN(R2/R1)
　　式中R1可按下式选取
　　R1≤VIN/30μA
　　或R1取100kΩ或更小一些的值。
　　若需要获得更高的输出精度,可采用单独的基准电压VREF,如图2所示。则VOUT为：
　　VOUT=-VREF(R2/R1)
　　R1、R2的取值与上相同。

电容的选取
　　图1及图2中的输入电容CIN、输出电容COUT及泵电容CFLY的值与所选的振荡器频率有关,如表1所示。
表1

　　CIN、COUT及CFLY电容器应优先选用小尺寸、低价位、低ESR的贴片式多层陶瓷电容器,为保证在工作温度范围内性能的稳定,应选用低温度系数的X7R介质材料。

　　电容器的等效串联电阻(ESR)不仅影响不稳压电压反转器的输出电阻R0,同时也影响输出纹波电压。例如,不稳压电压反转器的输出电阻R0为
　　R0≈[1/(fosc×CFLY)]+2RSW-4ESRCFLY+ESRCOUT
　　式中fosc为振荡器工作频率,CFLY为泵电容,RSW为开关的导通电阻(5V电压时的典型值为0.8Ω),ESRCFLY为泵电容CFLY的等效串联电阻,ESRCOUT为输出电容COUT的等效串联电阻。

　　由上式所知,若采用1μF～10μF多层陶瓷电容,在1MΩ到10MHz工作频率范围,其ESR典型值为0.02Ω,则上式中ESR项仅占0.02×5=0.1Ω。

　　COUT的ESR对输出纹波电压的影响如下式
　　VRIPPLE=(IOUT/2 fosc Cout)+2IOUT ESRCOUT
　　式中IOUT为输出电流。由公式可知,输出电容容量越大,ESR越小,则输出纹波电压越小。

转换效率

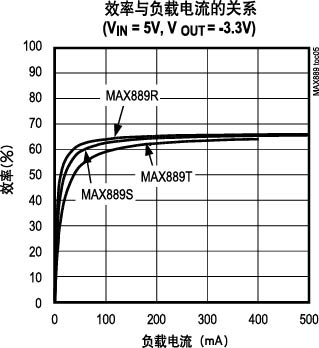

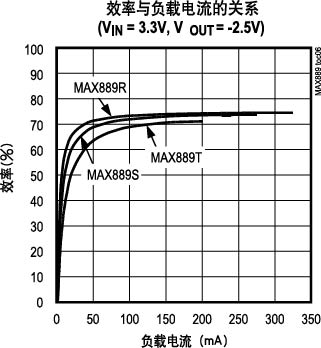

　　MAX889的转换效率如图3、图4所示。工作电流在50mA以下效率较低,工作电流在50mA以上效率较高;不同输入电压及不同输出电压的效率有一些差别,一般65％～75％之间。

　　　
三种型号的选择
　　工作频率高,则用的电容容量小,但消耗的电流也随频率的提高而增加,如表2所示。
表2 静态电流IQ

　　从表2可以看出,其静态电流是较大的,这是其最大的缺点。所以MAX889比较适用于需要时暂短的工作（平时由μP或μC控制在SHDN模式）,并且适用于输大的输出电流场合,才有较高的效率。

　　若不要求尺寸的限制,采用0.5MHz的MAX889R较为省电。
