第17382篇:带串行控制的10位模数转换器TLC1549在8051系统中的应用

发布时间:2001年7月13日 点击次数:943
来源:   作者:高健


一、概述

  TLC1549是美国德州仪器公司生产的10位模数转换器。它采用CMOS工艺,具有内在的采样和保持,采用差分基准电压高阻输入,抗干扰,可按比例量程校准转换范围,总不可调整误差达到±1LSB Max(4.8mV)等特点。

1.2  TLC1549的工作温度范围内(自然通风)极限参数如下

电源电压范围:  -0.5~6.5V

输入电压范围:  -0.3~VCC+0.3V

输出电压范围:  -0.3~VCC+0.3V

正基准电压:    VCC+0.1V

负基准电压:    -0.1V

峰值输入电流(任何输入端): ±20mA

峰值总输入电流(所有输入端):   ±30mA

工作温度范围(自然通风):

         TLC1549C   0~70℃

         TLC1549I   -40~80℃

         TLC1549M   -65~125℃



二、工作原理

  在芯片选择(CS)无效情况下,I/O CLOCK 最初被禁止且DATA OUT 处于高阻状态。当串行接口把CS拉至有效时,转换时序开始允许I/O CLOCK 工作并使DATA OUT 脱离高阻状态。串行接口然后把I/O CLOCK 序列提供给I/O CLOCK 并从DATA OUT 接收前次转换结果。I/O CLOCK 从主机串行接口接收长度在10和16个时钟之间的输入序列。开始10个I/O 时钟提供采样模拟输入的控制时序。

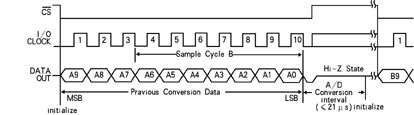

CS的下降沿,前次转换的MSB出现在DATA OUT端。10位数据通过DATA OUT 被发送到主机串行接口。为了开始转换,最少需要10个时钟脉冲。如果I/O CLOCK 传送大于10个时钟长度,那么在的10个时钟的下降沿,内部逻辑把DATA OUT 拉至低电平以确保其余位的值为零。在正常进行的转换周期内,规定时间内CS端高电平至低电平的跳变可终止该周期,器件返回初始状态(输出数据寄存器的内容保持为前次转换结果)。由于可能破坏输出数据,所以在接近转换完成时要小心防止CS被拉至低电平。时序图如图2。



三、应用介绍

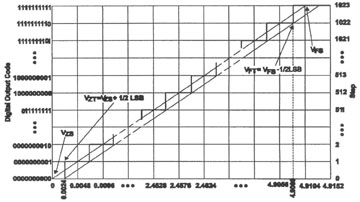

  3.1 TLC1549的理想转换特性如图3所示。

(1) 此曲线基于下列假设:VREF+和VREF-已被调整以便从数字0至1跳变的电压(VZT)为0.0024V,满度跳变电压(VFT)为4.908V。1LSB=4.8mV。

(2) 满度值(VFS)是指其额定中点(midstep)值具有最高的绝对值的那级台阶。零度值(VZS)是指其额定中点(midstep)值等于零的那级台阶。



3.2  TCL1549典型串行接口

3.3  应用程序

#include "d:\c51\inc\stdlib.h"

#define byte unsigned char

data int result;

sbit cs_ad=  0xa4;

sbit dout=   0xa3;

sbit clk=    0xa2;

void delay(void)                  //延时子程序

{ data byte i,j;

  for(i=0;i<255;i++)

  { for(j=0;j<255;j++) ; }

}

main()

{ data byte i;

  number1:  cs_ad=1;  //禁止I/O CLOCK

cs_ad=0;                 //开启控制电路,使能DATA OUT和I/O CLOCK

result=0;   //清转换变量

           for(i=0;i<10;i++)    //采集10次 ,即10bit

           { clk=0;

             result*=2;

             if(dout) result++;

             clk=1;

           }

           delay();

            cs_ad=1; ;;;;   //DATA OUT 返回到高阻状态而终止序列

            result1=result;     //转换后的数值存放在变量result1中

            goto number1;  //重新去采集
