AT86RF211内部框图及内部功能
AT86RF211内部框图见图1,功能如下。

图2寄存器读/写时序

基准振荡频率选用晶体振荡器,可选10.245MHz或20.945MHz,当取CL=16pF时,电容的取值为82pF、56pF、15pF、6.5/30pF;当取CL=20pF时,取值为68pF、68pF、33pF、6.5/30pF。
频率合成器(FrequencySynthesis)：是一个完整的高速、高分辨率、多回路频率合成器,可工作在400MHz~480MHz和800MHz~950MHz两个频段,通过状态寄存器F0~F3设定。合成器滤波器元件(图4中41、42脚元件)取值有三种：窄带(14.7KW+2.2nF)//220pF;标准(3.3KW+5.6nF)//560pF;高速数传(10KW+1nF)//100pF。
接收发送选择开关：在发送信号时呈高阻状态,切断PA到LNA的通路。在RX/TX控制位的控制下自动切换开关状态。
·RF滤波器：使用SAW带通滤波器能提高AT86RF211的抗扰性。选用元件要保证接收发送选择开关输出和LNA输入匹配,868MHz典型应用时,用50W/50WSAW滤波器。
低噪声放大器/混频器1(LNA/MIXER1)：电压增益从11dB~17dB可控;带宽1.2GHz;900MHz时LNA自身噪声3dB(匹配良好时),最大增益时总噪声8dB,最小增益时总噪声12dB;
中频滤波器1(IF1)：选用常用的陶瓷滤波器,也可以用大于100pF的电容耦合来代替。
中频放大器1增益/混频器2(IF1 AMP+MIXER2)：IF1输入匹配为330Ω,典型应用时总增益14dB。
中频滤波器2(IF2)：IF2完成窄带频道选择,可用一个大于1nF的电容代替LC带通滤波器。实际上频带选择主要由IF1完成。
中频放大器2(IF2 AMP)：输入阻抗1.7KW,信号由455KHz的中频滤波器2输入。IF2DEC(31脚)接2.2nF的去耦电容。
接收信号强度指示(RSSI)输出：IF2的信号经ADC转换后存放在状态寄存器中作为6位RSSI数值。
FSK调制器：由PLL控制工作在稳定的455KHz频率上,串行数字输出,无需曼彻斯特解码。
数据限幅器(DATA SLICER)：限制鉴相器输出电压(27脚)。
功率放大器(PA)：天线阻抗匹配正确时,能够输出不低于+10dB的功率。当RPOWER取值为10KW时,433MHz、868MHz、915MHz输出功率分别为+14dB、+12dB、+10dB。
控制逻辑(CONTROL LOGIC)：通过接口可以连续监示和控制AT86RF211芯片工作状态。接口有三条引线：输入使能端(SLE)、控制时钟输入端(SCK)和控制数据输入输出端(SDATA)。当SLE=1,SCK、SDATA的数据不能进入芯片,此时只有寄存器可以读写;SLE=0,SCK、SDATA有效。
寄存器：AT86RF211的寄存器结构如表1所示,R/W=1时,寄存器处于写状态,读写时序如图2所示。

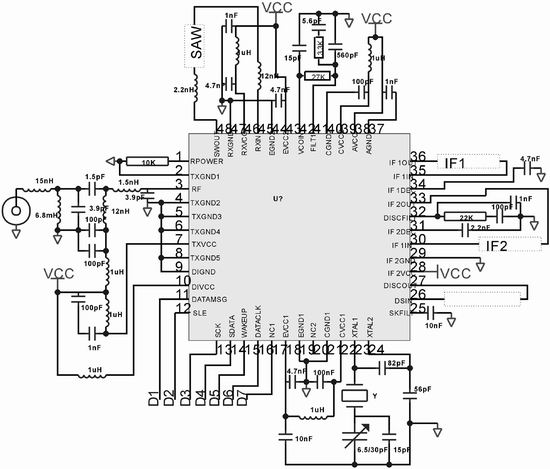

图4 AT86RF211的应用原理图与滤波器线路靠近

结语
AT86RF211的寄存器设置是使用的关键,用户可以自己设置也可以使用缺省设置。天线匹配也是其效率发挥的关键,可以使用印刷天线,具体参数可参考nRF903的资料。

参考文献
1 ATMEL：FSKTransceiver for ISMRadio Applications(AT86RF211)
2 黄智伟,李富英.基于射频收发芯片Nrf903的无线数传模块设计[J].电子产品世界,2002.7B:pp46-48
