在科学技术飞速发展的今天,无线通信广泛应用于车辆调度、GPS卫星定位、恶劣环境下的数据采集和控制、空中交通管制和导航系统。而这种系统在空中传输的全部是数字信号,以便进行计算机管理和控制。从我国目前情况来看,广泛应用的大量VHF/UHF电台多为模拟话音电台,通信手段仍以短波、超短波话音通信为主,不能适应当前数字化数据传输的要求,限制了现在众多的电台发挥更大的作用。本文提出了一种方案,利用无线调制解调器芯片MX469做成的MODEM与电台的话音接口连接,同时还可与主控计算机或其他具有标准RS-232接口的数据设备相连,从而实现数据的无线传输,有效地利用了现有设备,在一定程度上满足了日益增长的高速数据传输的要求。
1．MX469简介

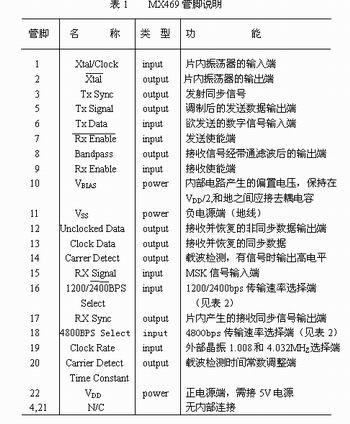

1．1 MX469芯片特征
MX469是美国MXCOM公司推出的无线调制解调器芯片,它采用全双工MSK调制方式,传输速度可在1200/2400/4800bps间进行选择,具有Rx和Rx带通滤波器,可有效阻止带外干扰。
1．2 MX469原理框图
MX469原理框图如图1所示

2．1 MX469的外部电路
MX469的外部电路如图三所示：

3．软件设计
本设计的主要任务是在单片机CPU的控制之下完成数据的正确传输。这包括PC机经标准RS232C接口与单片机进行数据互传,以及单片机和MX469之间的数据交换。
PC机的数据和单片机的数据交换采用异步工作方式,它是利用单片机的串行接口与计算机之间在规定的协议下进行数据交换的。因此在编程时首先要对串行口进行初始化。
单片机和MX469之间的数据交换为同步工作方式,在进行数据传输时,为了确保发送方和接收方能够进行同步,MX469将在接收和发送时分别提供数据同步信号RX SYNC和TX SYNC,单片机将在同步信号的控制下,逐位接收和发送数据,达到双方的同步工作。发送数据时,单片机还需送出PTT信号以启动无线电台进行发射,将调制信号发送出去。接收数据时,接收方检测到载波信号后,应首先判断发送方送来的16位0,1,0,1···信号,进行双方的同步锁定,然后在同步信号的控制下接收有效的数据信号。

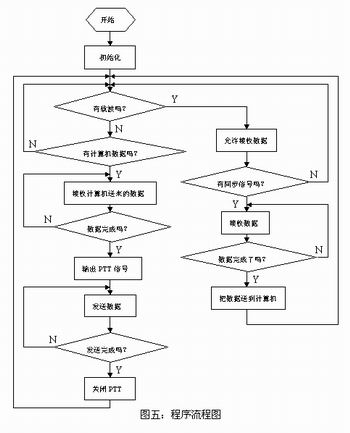

程序流程图如图五所示：

参考文献
1MX-COM,INC. Mixed Signal ICs DATA BULLETIN,1998
2李华.MCS-51系列单片机实用接口技术.北京航空航天大学出版社,1993
