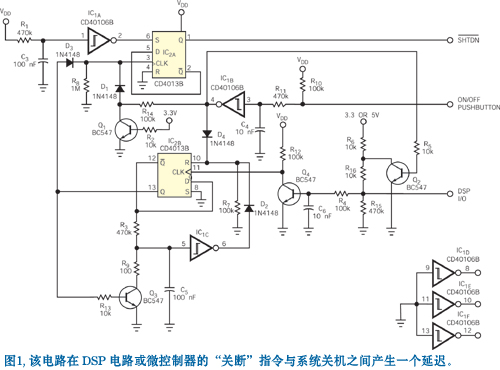

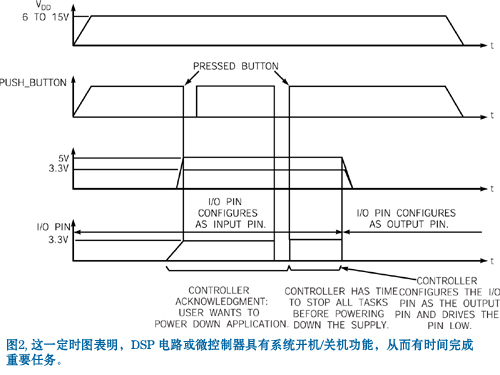

在许多设备中,一个开/关按键可开启或关断电源。一般情况下,不管微控制器或 DSP 电路正在处理的是处理功能还是负载,在按下按键时,系统都会关断。图 1所示的小型电路可用来使微控制器或 DSP 电路控制这一开/关功能。这样,系统就可先完成各种必需完成的作业,如数据处理、数据存储等,然后再发出指令关断电源。图 2 示出了它的定时图。虽然最终的设备是与电源断开的,但开关直接与直流电源或电池连接。因此,所有的电容器都会放电。最困难的工作就是使图 1 中的两个 D 触发器都进入所需的“关”状态。

　　D 触发器 IC_2A 的 CLK 输入引脚通过 R₁4 和 D1 被触发,输出引脚 Q 的状态由低电平转变成高电平。这一状态使得低压差稳压器或 DC/DC 转换器开始工作。连接到R₂的 3.3V 或 5V 电源为晶体管 Q1 供电,从而改变D 触发器 IC_2A 的 CLK 输入引脚的逻辑电平。这一动作保证系统在你按下开/关按键时不受假信号的影响。该电路中DSP的I/O引脚连接到 DSP 电路或微控制器的 I/O 引脚之一。你应在上电和复位状态解除后将 DSP 电路或微控制器的 I/O 引脚配置成输入引脚。只要你按下开/关按键时,晶体管 Q₂ 就保持导通状态,使DSP 电路的 I/O 引脚变为低电平。你应对 DSP 电路或微控制器进行编程,使 DSP 电路在松开按键之前停止执行代码,而 DSP I/O 引脚由低电平转为高电平。D 触发器 IC_2B 再次通过 D₄ 复位,但由于应用程序正在运行,所以这次复位不会改变输出状态。

　　你再次按下开/关按键时,DSP的 I/O 引脚呈现低电平。DSP 电路或微控制器此时应检测到这一输入电平变化,并产生一个中断。这一中断应能起动一个关机程序。D 触发器 IC2B 通过 D4 变为复位模式,因此在 CLK 引脚有效的切换信号不会影响输出状态。此时你可以松开开/关按键。D 触发器 IC2B 经过约 4.7ms的延迟后解除复位模式,而在复位延迟时间过去前Q2和Q4改变电平,并保持 CLK 脚为低电平。延迟过后,微控制器或 DSP 电路检测到 I/O 引脚为高电平,然后开始运行关机程序。
　　此时,DSP 电路或微控制器有时间保存任何关键数据。你必须为微控制器或 DSP 电路的 I/O 引脚编程,使之成为置为低电平的输出引脚。Q4 失去驱动电压后, D 触发器 IC2B 的 CLK 引脚状态从低电平转为高电平。D 触发器 IC2A 通过输出引脚 Q 和 D3 来改变输出状态。Q和Q引脚使SHTDN引脚的状态变为低电平,从而系统关机。同时,D 触发器 IC2B 通过 Q3 和比较器 IC1C 复位。这一复位使 IC2B 回到前面所述的第一次按下开/关键以前的初始状态。
