采用移动指针、数值显示器或一排LED来显示模拟电平的表头通常占相当大的面板面积,需要不定期地去看表头以获取读数。一个指示灯或LED几乎不占空间,但却只能指示开或关两种状态。然而,一种不起眼的LED可随测量值改变颜色,使观察者能够轻松地判定测量值。

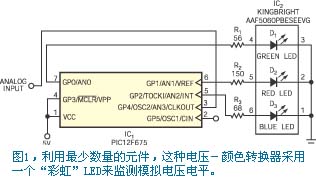

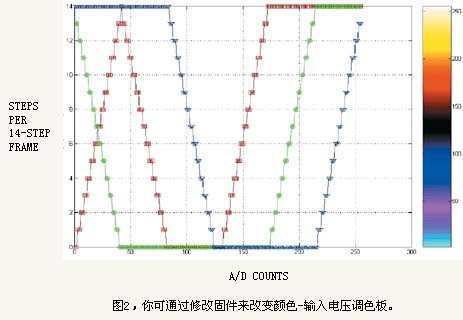

　　图1所示电路由IC1和受IC₁驱动的IC₂组成。IC1为Microchip公司的PIC12F675微控制器,IC₂为Kingbright公司的AAF5060PBESEEVG“彩虹”指示器。IC2在一个封装内装有3块超亮度LED芯片（红、绿和蓝）。调制每一LED的占空因素,就可以显示出可见光谱中所有可见颜色,其中包括白光。MicroEngineering Labs公司（www.melabs.com）提供了用于PicBasic Pro编译器的PIC程序。该程序将加到IC₁引脚3上的0 V～ 5V输入电压转换成一个与包含一定数量红、蓝和绿的某一颜色相对应的8位数字值。
