WE800是WinEdge Electronics公司生产的单片FM/FSK发射器芯片,可工作在100～1000MHz频带范围,其中包括902～928MHzISM频带。该芯片内含一个直接FM调制VCO（压控振荡器）、一个锁相环（PLL）和一个RF（射频）功率放大器（PA）。WE800可为无线电设计者提供一个具有最少外部元件数和小PCB尺寸的FM/FSK发射器解决方案。其频率设置和功率管理功能可通过标准的3线串行接口来完成。

WE800是宽带调频发射器,能直接完成FM/FSK调制,其RF输出功率为+1.5dBm,电源电压为2.7～3.3V,并具有可编程的3线串行接口和小的待机电流。WE800采用QSOP-16封装,可以应用在模拟/数字900MHz无绳电话、遥测技术/数据无线电及ISM频带（902～928MHz）的无线语音/数字产品中。

1 WE800的引脚功能

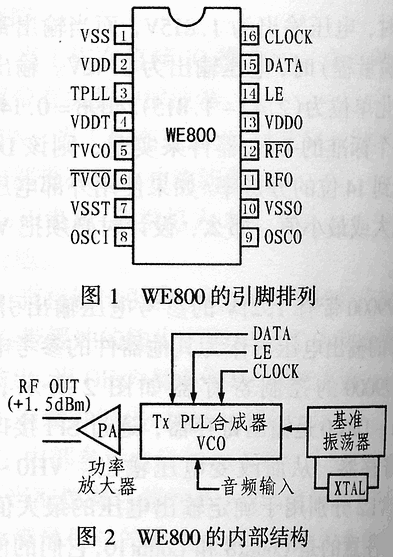

WE800采用QSOP-16封装,引脚排列如图1所示。

2 WE800的内部结构与工作原理

WE800的内部结构如图2所示。WE800内部包含一个调制输入电路、一个PLL合成器/VCO和一个可为50Ω负载提供+1.5dBm输出功率的RF功率放大器。

3 WE800应用电路设计

WE800的典型应用电路如图3所示。该电路中发射电路的工作频带与VCO谐振回路的线圈有关。VCO电感线圈和VCO中心频率之间的关系如下：

L=1/[(2πfr)2Cr]-LP-LPCB

式中：L是VCO的外部电感;LP是QSOP封装的寄生电感,约2.6nH;LPCB是 PCB导线的寄生电感,约1 nH;fr是发射频率。

在915MHz时,CT为4.6PF,它是TVCO总的内部电容,包括芯片内部的变容二极管电容、内部微调电容、QSOP封装的寄生电容。发射频率为434MHz时,CT大约是6PF。

WE800的应用领域是超高频（UHF）RF电路,在设计超高频（UHF）RF电路时要细心注意PCB印制电路板,应保证最小感应系数和电容效应以保护WE800的RF灵敏度。在高频率时,必须应用微带或是波导传输线技术。PCB板必须采用标准FR-4玻璃纤维PCB材料制成,电路印制板应为2层PCB。

图2

    WE800的所有电源引脚必须分路连接到RF的模拟或数字接地平面。对于RF电源引脚,应采用一个1.0nF的高频瓷介电容和100pF瓷介电容器去耦。而模拟和数字电源引脚也应采用0.01～0.1μFRF电容器去耦。去耦电容器应尽可能放置在靠近电源的地方。

此外,还应将整体的RF模拟接地处放置在RF电路周围,而整体数字接地则应放置在基准振荡器周围。同时还应尽可能地使数字信号与发射的模拟信号有正确的角度交叉。所有接地引脚均应接到一个低阻抗接地平面,并应尽可能的接近元器件。

利用WERFiC软件可以通过PC机编程控制WE800,WERFiC软件可以从www.winedge.com下载。
