用来实现定位控制的光电技术可提供一种用固定标志点结合线性或旋转运动部件来实现简单可重复运动的方法,这种方法既花钱不多,又便于设计。图 1 所示的简单而又基本的设计能实现顺序位置控制,它利用了与一对光电管并联工作的一个功率运放的快速响应时间。由此实现的一种元件数量很少的系统,能在明确规定的工作环境下,具有很高的可靠性、准确性以及可重复性。图 1 所示电路使用一个功率运放将一对光电管的差分输出组合起来,驱动电动机向适当的方向转动,直至两个光电管电流相等,由此实现顺序位置控制。当你一瞬间将一个固定输入电流切换到放大器的输入端时,使放大器驱动电动机按所需方向转动时就会使电动机在两个标志点之间运动。当未达到标志点而输入电流被切断时,CF上的电荷继续为电动机提供动力。
　　为确保电动机向所要求方向持续转动,当第一个光电管被照亮时,电动机就接收到该光电管输出产生的增力。当第二个光电管被照亮时,其电流使电动机反转,从而系统锁定在标志点处。使用差分配置可消除由于光电器件的温度不稳性和时间不稳定性所造成的误差。整个系统使用一个简单开关（如图 1 所示）来产生正向和反向两种转动。由于电动机响应时间和系统惯性在不同的应用场合相差很大,你可以根据应用场合选择CF和RF来实现合适的阻尼。CF必须足够小,以使电动机在标志点通过第二个光电管之前实现反转,否则,系统会继续运动到下一个标志点。如果CF的值过小,则会发生严重的过冲或振荡,导致传动系统故障,甚至烧毁电动机。

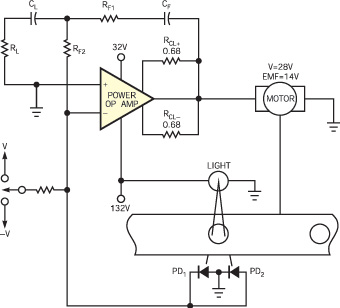

图1,光电电路采用一个功率运放来实现顺序位置控制。

图2,在光束-传感器最佳对准的情况下,光束照射到每个二极管光敏区的一半。

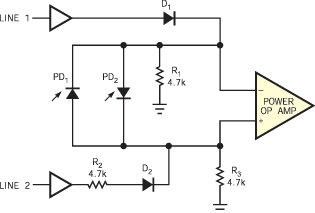

图3,本电路将数字控制信号分配给图1所示电路。
