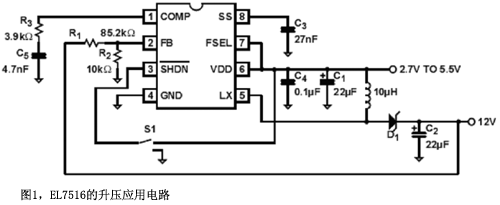

一般白光LED的电流在20mA左右，但高亮度的LED需要200mA~300mA电流。如果你的产品需要用三至四颗高亮度的白光LED;为了亮度平均，一般的做法都是把它们串连接在一起。市场上绝大部分的白光LED驱动芯片都只能驱动20mA左右。碰上串联大电流LED的应用便要另想办法。  Intersil 的EL7516是一颗典型的升压芯片。此芯片工作于1.2MHz 定频PWM模式，内置1.5A,200mΩ MOSFET。 图1显示EL7516的典型电路。通过DC/DC升压作用，EL7516将2.7V~5.5V输入转化成12V的恒定电压。跟一般PWM控制芯片一样，FB引脚是接到与1.3V比较的误差放大器。通过选定R₁, R₂的电阻值来设置输出电压。

　　将EL7516的恒压线路改成驱动LED的恒电流线路是非常简单的。只要将在FB端的R₁换成LED，改变R₂就可以调节通过LED的电流。我们可以从下面的公式选定R₂值：R₂=V_FB/I_led

　　V_FB是FB引脚的电压;即1.3V

　　I_led是通过LED的电流

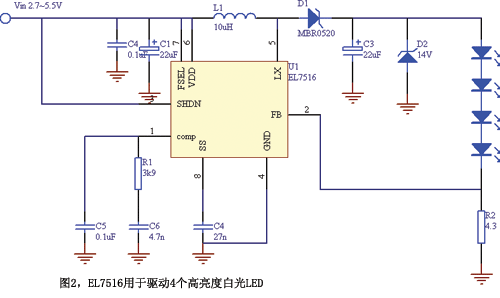

　　例如，若I_led的要求为300mA;那么R₂需要4.3Ω。如图2所示。

　　关於图2的电路，最大的缺点在於R₂的损耗。R₂通过300mA时，电阻的功耗接近0.39W。这样大的功耗不但影响效率，而且我们也需要用体积比较大的电阻，才能接受0.39W的热力。一般来说，这些应用都是电池供电的。效率及线路PCB空间要求都比较严格，现在就让我们看看怎样提高这线路的效率。

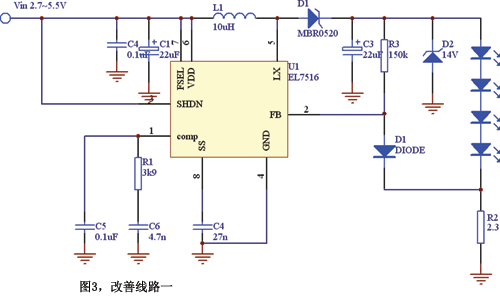

　　比较图2, 图3增加了两个元件R₃及D₁。无论电路怎样改动，EL7516都会调节占空比使FB的电压维持1.3V。假设D₁的正向导通压降是0.6V，R₂的压降便约0.7V。要保持300mA LED电流，R₂可选用2.3Ω。而R₂的功耗亦从原来的0.39W降至0.21W。虽然功耗已降低，但R₂也得用半瓦电阻来实现这线路。

　　图4显示了进一步的改善方法。一个廉价的TL431加进电路里作为2.5V的基准源。如前所述，EL7516会保持FB在1.3V;所以通过R₄的电流是: (2.5-1.3)/20k=60mA。 因FB是一高阻抗引脚，我们假设这60mA全数流入R₅而做成同样1.2V压降。剩下的0.1V，会由R₂来完成。为了方便购买，我们把R₂选定为0.39Ω。所以通过LED的电流约为：0.1/0.39 = 255mA。R₂的功耗亦大幅降低至： 0.1×0.255 = 26mW。

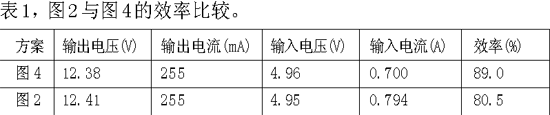

　　通过实验，我们得出图2与图4的效率比较结果;见表1。

　　注意：图2中的R₂作了微调(阻值大概在5Ω左右)使LED电流等于255mA，方便作比较。

　　从以上实验可以见到，只要在电路上稍作改动，可大大提高高电流LED的工作效率。实验中，我们用5V输入。实际的应用很可能是单个锂电池供电。EL7516最低工作电压为2.3V，所以适用于单个锂电池供电。但EL7516内置MOSFET有峰值电流(1.3A min)保护，如锂电池电压掉到3V以下，驱动四颗LED有可能触发电流保护。如需要在3V以下工作，最好把输出减少为三颗LED。
