用一个简单的施密特输入AND门加一个阻容时序网络,就可以装配成一个脉冲发生电路。但是,如果你需要一个非标准类型的逻辑功能,你就需要一个施密特输入门或反相器,以及一个额外的逻辑门。我参考了早期的设计实例（参考文献1）和了解了最近为拥挤的电路板增加脉冲发生功能的设计要求。

　　我感到有些失望,于是检查了FaiRChild公司的其它逻辑器件,偶然发现该公司网站上有一类产品名为“可配置的逻辑门”。我突然恍然大悟,这就是我要寻找的解决方案。NC7SZ57和NC7SZ58（参考文献2）采用微型6脚表面贴装封装,可以配置为反相器、AND、OR以及XOR门,所有这些都能实现输入反相。这些器件有反相输出、过压输入容限,以及大电流驱动能力。

　　每个输入都有滞后,因此这些器件很适合于定时的脉冲发生。带模拟接口的数字逻辑设计经常需要定时的脉冲和延迟,并要求脉冲缩短器和延伸器。对于那些不要求精确脉冲时间的应用,施密特输入增加的特性可以用RC（阻容）时序网络实现输入的延迟。当慢速变化的RC电路输出跨越模拟电平上/下断点阈值时,施密特特性会将缓慢上升/下降的电压转换为快速的数字沿。

　　德州仪器公司(www.ti.com) 也提供等效功能的产品：SN74LVC1G57和SN74LVC1G58（参考文献3）。两家公司的器件提供的上/下断点电压阈值平均分别为V_CC的37%/63%,或者为上升沿/下降沿上的一个RC时间常数。根据制造商网站上公开的数据表,德州仪器公司的产品在模拟阈值电平上有较严格的容限,因而比仙童公司器件的时序容限更严格。

　　对于数字分析,上升沿上低于上断点的任何电压都有效地表示逻辑0,而下降沿上高于下断点的任何电压都表示逻辑1。这些条件只有在输入越过某个各自断点时才为真,例如一个上升沿接近但并不越过上断点。即使此电压又在下降沿上返回地电位,该电压仍会保持为逻辑0。

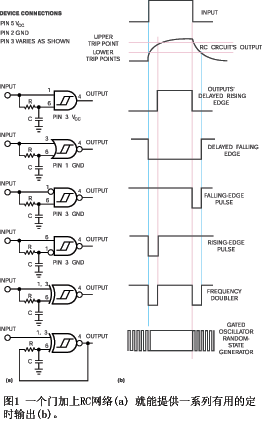

　　图1a是一些典型的电路实现。注意这些电路缺少一些真正单稳态电路的细节。例如,只有在它的RC网络稳定或达到五倍时间常数后,电路才会再次触发。RC时间常数必须比触发事件之间的时间小五倍。SN74LVC1G57系列器件的波形如图1b,使用SN74LVC1G58系列的电路产生的波形与此相反。电路运行简单易懂。RC电路延迟一个输入,因此各个输入暂时处于相反状态。当经过一个RC时间常数后,延迟的电压跨越施密特的上（或下）断点阈值,并且延迟的输入赶上直通的输入。
