很多便携应用,包括PDA、MP3播放机、移动电话都含DAC,DAC可简单有效地用于改变DC/DC变换器输出。
下面示出电路工作实例,其中电压输出DAC通过直接接口可连接到CPU。DC/DC变换器的输出电压由外部电阻设置。
图1所示电路是XC6366B105MR的参考设计电路。XC6366B105MR是Torex公司的500KHz降压PFM/PWM开关DC/DC控制器。
TC1320 DAC具有8位分辨率,1LSB精度为10mV。变换器满标是255,工作电压是0_2.5V。输出电压可在0.5V和3V之间外部调节。为了达到0.5V输出电压,设置D/A转换器到255。对于3V输出电压,DAC设置到0。
基本电路示于图2。DAC的输出电压通过一个电阻器到DC/DC变换器,所以在DC/DC变换器FB引脚增加电流,改变DC/DC变换器的输出电压。恒压电源用做DAC的参考电压。
工作原理如图3和图4所示。在图3中,若来自D/A转换器输出电压（VDAC）的电流流进FB引脚,则输出电压VOUT减小。输出电压VOUT反比于D/A转换器的输出电压VDAC。给定I1=I2-I3,则
VOUT=[I1×RFB1]+[I2×RFB2]
当DAC输出电压最大时,DC/DC转换器输出为最小（如图3所示）。
在图4中,当DAC的输出电压（VDAC）低于FB引脚的电压时,电流从FB引脚流到GND。当DAC输出电压（VDAC）为零时,输出电压变为最大（VOUTmax）。
图4也示出DAC输出电压最小时,DC/DC变换器输出电压为最大（OV）。
根据图3和图4所示的工作原理,其最大和最小输出电压由下式计算：

因此,对于图1电路实例有：

另一个实例是基于Torex公司的XC9913/4/5系列。这种升压DC/DC变换器具有3_8V可调输出电压。在此实例中,所用DAC为10位分辨率,1LSB精度为5mV。DAC满标是1024,其输出电压可外部调节在0_2V之间。为了达到3V输出,设置D/A为1023。对于8V输出电压,DAC设置到0。为了计算基本电路中所用的电阻,考虑下面的一对方程：

在第1步计算中选择RFB2为任意值。在选择RFB2为50K情况下,VFB为0.9V。
根据所选参量,得到：

所以,

给定DDAC=108
而RFB1=RDAC×2.5
所以 RFB1=270
把上述值代入VOUTmax和VOUTmin方程,得到：

因此,仔细选择少量的电组器,可以用DAC改变DC/DC变换器的输出。

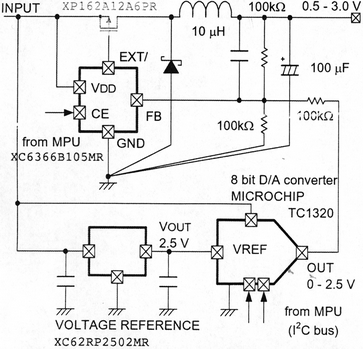

图1xc6366B105MR的参考设计

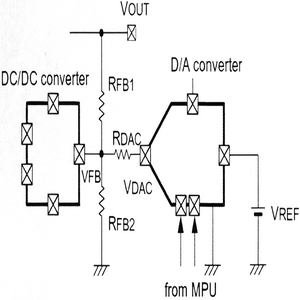

图2  基本电路

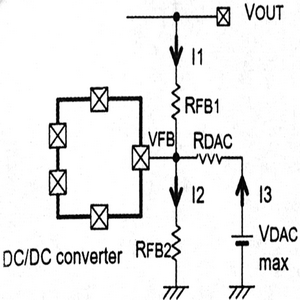

图3  最大ADC输出电压意味着DC/DC
变换器输出为最小

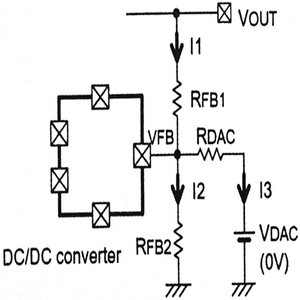

图4  DAC输出电压影响来自FB引脚的电流和最大输出电压
