关键词：复杂可编程逻辑电路 微处理器 在系统编程 现场可编程门阵列

1 概述

CPLD（复杂可编程逻辑电路）是一种具有丰富的可编程I/O引脚的可编程逻辑器件,具有在系统可编程、使用方便灵活的特点;不但可实现常规的逻辑器件功能,还可实现复杂的时序逻辑功能。把CPLD应用于嵌入式应用系统,同单片机结合起来,更能体现其在系统可编程、使用方便灵活的特点。CPLD同单片机接口,可以作为单片机的一个外设,实现单片机所要求的功能。例如,实现常用的地址译码、锁存器、8255等功能;也可实现加密、解密及扩展串行口等单片机所要求的特殊功能。实现嵌入式应用系统的灵活性,也提高了嵌入式应用系统的性能。

CPLD（复杂可编程逻辑电路）是一种具有丰富的可编程I/O引脚的可编程逻辑器件,具有在系统可编程、使用方便灵活的特点;不但可实现常规的逻辑器件功能,还可实现复杂的时序逻辑功能。把CPLD应用于嵌入式应用系统,同单片机结合起来,更能体现其在系统可编程、使用方便灵活的特点。CPLD同单片机接口,可以作为单片机的一个外设,实现单片机所要求的功能。例如,实现常用的地址译码、锁存器、8255等功能;也可实现加密、解密及扩展串行口等单片机所要求的特殊功能。实现了嵌入式应用系统的灵活性,也提高了嵌入式应用系统的性能。]

 此主题相关图片如下：

2 Xilinx公司的可编程逻辑器件

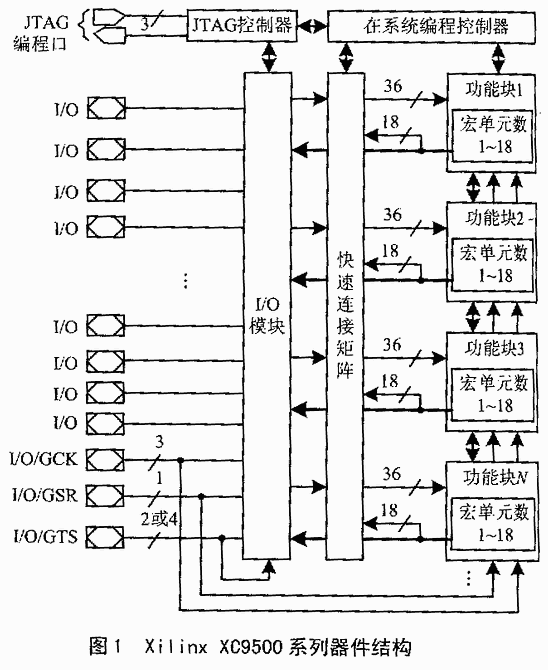

Xilinx公司的XC9500系列可编程逻辑器件是一款高性能、有特点的可编程逻辑器件。它的系统结构如图1所示。从结构上看,它包含三种单元：宏单元、可编程I/O单元和可编程的内部连线。它的主要特点是：

①在所有可编程引脚之间pin-pin延时最短可为5ns;系统的时钟速度可达到100MHz。

②XC9500系列的容量范围为36～288个宏单元

③5V在系统可编程。可以编程10000次。

④具有强大的强脚锁定能力。

⑤每个宏单元都有可编程低功耗模式。

⑥没有用的引脚有编程接地能力。

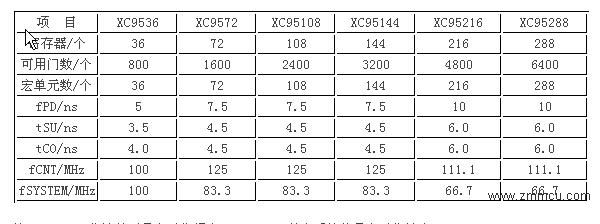

Xilinx的XC9500系列可编程逻辑器件的主要性能如表1所列。

表1 Xilinx XC9500系列器件

 此主题相关图片如下：

注：fCNT=16位计数器最高工作频率;fSYSTEM=整个系统的最高工作效率。

3 CPLD同单片机接口设计

此主题相关图片如下：

CPLD同单片机接口设计中,单片机采用Atmel公司的AT89C52,CPLD采用Xilinx公司的XC95216。该CPLD芯片结构及性能见图1和表1。AT89C52通过ALE、CS、RD、WE、P0口（数据地址复用）同XC95216芯片相连接。

ALE：地址锁存信号。

CS：片选信号。

RD：读信号。 WR：写信号。

AD0～AD7：数据地址复用信号。

本例的设计思想是,在XC95216设置两个控制寄存器,通过单片机对两个控制寄存器的读写来完成对其它过程的控制。

XC95216设置的两个控制寄存器,可以作内部寄存器,也可以直接是映射为I/O口。

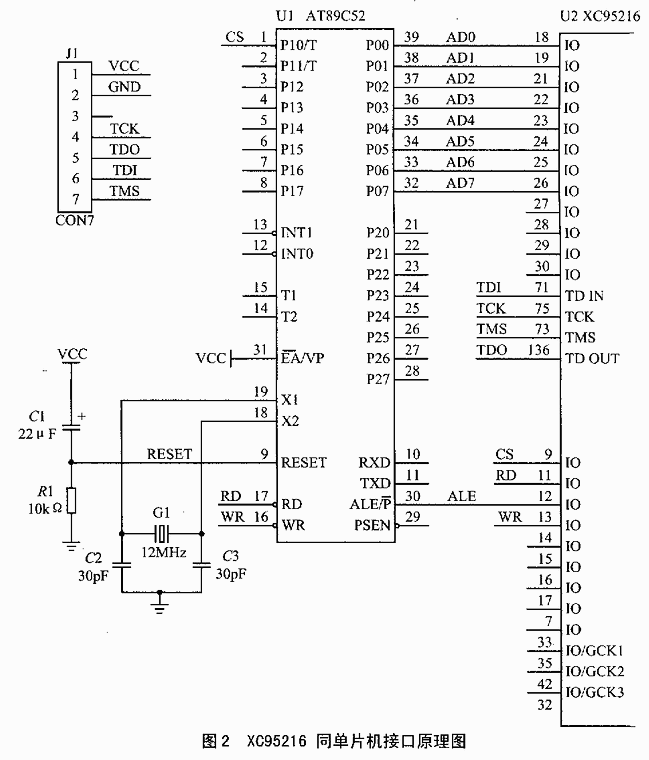

图2 XC9516同单片机接口原理图

4 CPLD同单片机接口设置结果

本例中,使用Xilinx公司提供的Fundation ISE 4.2i+Modelsim 5.5f软件实现设计。实现设计的源文件模块如下：

/**************************

//MCU和XC95216接口程序

//目的：MCU读写XC95216

/**************************/

module mcurw(MCU_DATA,ALE,CS,RD,WE,CONREG1,CONREG2);

inout[7:0]MCU_DATA;//单片机的地址数据复用信号

output[7:0]CONREG1,CONREG2;//内部控制寄存器

input ALE; //单片机的地址锁存信号

input CS; //单片机的片选信号

input RD; //单片机的读信号

input WE; //单片机的写信号

reg[7:0]LAMCU_DATA; //内部控制寄存器

reg[7:0]ADDRESSREG; //内部地址锁存寄存器

reg[7:0]CONREG1; //内部控制寄存器

reg[7:0]CONREG2; //内部控制寄存器

assign MCU_DATA=RD?8''bzzzzzzzz:LAMCU_DATA;

initial //寄存器初始化

begin

LAMCU_DATA<=0;

ADDRESSREG<=0;

CONREG1<=0;

CONREG2<=0;

end

always@(negedge ALE)

begin

ADDRESSREG<=MCU_DATA; //地址锁存

End

always@(posedge WE)

begin

if(!CS &&ADDRESSREG[0]= =0)） LAMCU_DATA

<=CONREG1; //从地址为0的CONREG1寄存器读数据

else if(!CS&&(ADDRESSREG[0]= =1))LAMCU_DATA<=CONREG2;

//从地址为1的CONREG2寄存器读数据

else LAMCU_DATA<=8''bzzzzzzzz;

end

else

LAMCU_DATA<=8''bzzzzzzzz;

End

Endmodule

使用Modelsim 5.5f仿真结果如图3和图4所示。图中ALE、CS、RD、WE、MCU_DATA是测试激励源信号,代表AT89C52接口信号;CONREG1和CONREG2的内部寄存器;ADDRESSREG是内部地址锁存寄存器。

图3 CONREG1写过程 图4 CONREG1读过程

图3是CONREG1写过程。首先,在ALE信号的下降沿,锁存MCU_DATA的数据到ADDRESSREG内部地址锁存寄存器。然后,在WE信号的上升沿,把MCU_DATA（0XAA）的数据锁存到寄存器CONREG1。

图4是CONREG1读过程。首先,在ALE信号的下降沿,锁存MCU_DATA（0X00）的数据到ADDRESSREG内部地址锁存寄存器。然后,在RD信号的低电平期间,把MCU_DATA（0XAA）的数据锁存到寄存器CONREG1。

从图3和图4可以看出,对CONREG1寄存器的读、写过程完全满足进序要求,CONREG2的读写过程同CONREG1一样,也完全满足时序要求,实现了期望的功能。

结语

本文实现CPLD与单片机接口设计是笔者设计的高速采样设备的一部分,经实际验证完全正确。简单地修改该模块,笔者已成功地将其应用于多个CPLD或FPGA与单片机接口的项目中。
