摘要：VS1001K是芬兰VLSI Solution公司生产的新型MP3解码芯片。该芯片内含高质量的立体声数模转换器（ＤＡＣ）和耳机驱动电路,支持PCM数据输入。它还具有体积小、功耗低、接口简单、价格便宜等优点。文中介绍了VS1001K的引脚排列、内部结构和主要特点。同时重点介绍了VS1001K的SCI控制接口中各寄存器的功能和地址以及SDI数据接口的操作方法。最后给出了VS1001K的应用电路。

    关键词：MP3 编码 播放器 VS1001K

１　引言

目前,ＩＮＴＥＲＮＥＴ网上和便携式播放器所使用的ＭＰ３音频数据压缩方法已经成为一种公认的行业标准了。这种方法以其压缩率高、音质好而迅速风靡全世界。但实际上,许多ＭＰ３播放器的核心就是一片ＭＰ３音频解码芯片。ＶＳ１００１Ｋ是芬兰ＶＬＳＩ Ｓｏｌｕｔｉｏｎ公司推出的新型ＭＰ３解码芯片。该芯片内含高质量的立体声数模转换器（ＤＡＣ）和耳机驱动电路,它支持ＰＣＭ数据输入,同时具有体积小、功耗低、接口简单、价格便宜等优点。因而有望成为新型ＭＰ３解码器的首选芯片。

２　ＶＳ１００１Ｋ的功能结构

２．１ ＶＳ１００１Ｋ的引脚功能

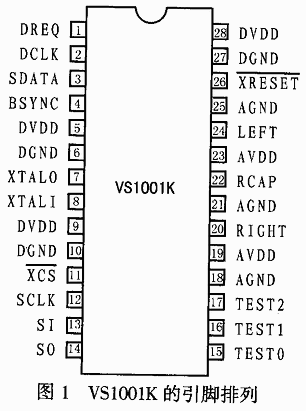

ＶＳ１００１Ｋ具有两种封装形式：分别为２８脚ＳＯＩＣ双列式和４９脚ＢＧＡ球栅阵列式。图１给出了２８脚ＳＯＩＣ封装的引脚排列图。各引脚的具体功能说明如表１所列。

表1 VS1001K的引脚功能

表2 SCI寄存器功能

２．２ ＶＳ１００１Ｋ的内部结构

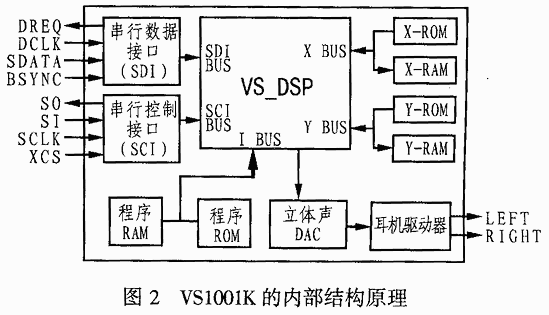

ＶＳ１００１Ｋ解码芯片内部集成有ＶＳ ＤＳＰ处理器,同时它还集成有立体声音频ＤＡＣ、立体声耳机放大驱动器、以及程序ＲＯＭ和程序ＲＡＭ等,此外,ＶＳ１００１Ｋ还带有串行的数据接口和控制接口。图２是ＶＳ１００１Ｋ的内部结构原理框图。

３　ＶＳ１００１Ｋ的工作原理

ＶＳ１００１Ｋ主要通过两个串行接口ＳＣＩ和ＳＤＩ来接收外部微处理器传送来控制命令和ＭＰ３数据。其中ＳＣＩ用于接收外部微处理器传送来控制命令,ＳＤＩ用来接收外部微处理器传送的ＭＰ３数据。

３．１ ＳＣＩ控制接口

对ＶＳ１００１Ｋ的控制主要是通过对ＳＣＩ中的１５个１６位寄存器进行操作来实现的。表２所列是ＳＣＩ的１５个１６位寄存器的名称、地址、类型和功能说明。实际上,对ＶＳ１００１Ｋ的主要操作都是通过ＭＯＤＥ寄存器来完成的,表３给出了ＭＯＤＥ寄存器各位的操作功能说明。

表3 MODE寄存器的操作方法

ＳＣＩ和外部微处理器的通讯协议包括指令字节、地址字节和１６位字三部分。其中指令字节取０Ｘ０３时为读寄存器,取０Ｘ０２时为写寄存器;地址字节的主要用途是确定地址寄存器的地址,其范围为０Ｘ００～０Ｘ０Ｅ．而１６位字则用于指向指定寄存器写入或读出的值。图３所示是ＳＣＩ寄存器的读写操作时序。

３．２ ＳＤＩ数据接口

当外部微处理器通过ＳＤＩ接口向ＶＳ１００１Ｋ传送ＭＰ３数据时,在ＭＯＤＥ寄存器的不同设定下,ＳＤＩ可工作在主、从两种模式。

当ＳＤＩ在主模式下工作时,其ＤＣＬＫ信号由ＶＳ１００１Ｋ内部产生（具体是５１２ｋＨｚ还是１０２４ｋＨｚ由ＭＯＤＥ寄存器的ＳＭ ＩＢＣＬＫ位决定）,而当ＳＤＩ工作在从模式时,ＤＣＬＫ由外部输入。

ＳＤＩ通常以字节为单位来进行数据传送,并在ＤＣＬＫ的上升沿或下降沿（具体由ＭＯＤＥ寄存器的ＳＭ＿ＤＡＣＴ位决定）将ＳＤＡＴＡ数据信号输入。数据传送时采用高位在前还是低位在前是由ＭＯＤＥ寄存器的ＳＭ ＤＡＣＴ位来决定的。ＳＤＩ采用ＢＳＹＮＣ信号来确保数据传送时不出现错位的情况。

图3、图4

    当ＳＤＩ在从模式下接收数据时,如果片内ＦＩＦＯ还有足够的空间,ＶＳ１００１Ｋ会发出一个高电平ＤＲＥＱ数据请求信号,以表示可以接收至少３２个字节的ＭＰ３数据。

４ ＶＳ１００１Ｋ的应用

图４是ＶＳ１００１Ｋ通过ＳＤＩ和ＳＣＩ接口与外部微处理器进行连接的应用电路。从图中可见,由于ＶＳ１００１Ｋ解码器在其芯片内部已经集成了数模转换器和耳机音频驱动电路,因而其外围电路十分简单。实际上,图４电路已经对ＶＳ１００１Ｋ与微处理器的接口电路进行了优化。

关于读写ＳＣＩ的寄存器或向ＳＤＩ传送ＭＰ３数据的软件编程,对于不同的外部微处理器,其软件编程可能会有所不同。但都不是很复杂。限于篇幅,本文不再赘述。
