随着FPGA的广泛应用,高速数字系统的测量工作正面临着前所未有的严峻挑战。例如,管脚问题（今后面对的测试管脚越来越少）、高速串行总线和多通道串行总线问题以及无线通信的模拟射频信号的测试点将由数字信号来取代。为了更快、更准确解决复杂设计中所存在的问题,安捷伦科技公司推出了新一代 16800 系列固定配置的逻辑分析仪,该分析仪在一个更小的固定配置机箱中提供了具有先进特性的高性能测量能力和更具有吸引力的价格。

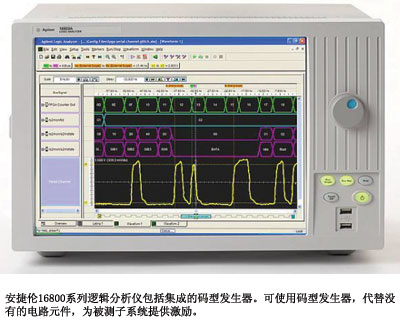

　　安捷伦科技数字测试与验证工厂市场工程师Jennie Grosslight介绍说,Agilent 16800 系列逻辑分析仪有 8 种型号,与以往产品相比在三个方面性能表现突出：第一,配备了 15 英寸显示器并提供触摸屏选项。触摸屏提供快速和直观的人机交互,能在因桌面空间限制鼠标和键盘使用的情况下很好地工作;第二,Agilent 16800 系列每通道最多可达 32M 采样点;第三,8种型号中的 3 种可以提供集成的多路数字激励（配有48通道码型发生器）能力,使数字电路设计组能快速模拟尚未完成的电路部件,注入带有故障或特定特征的信号,对被测系统构成了完整的激励响应测试环境。

　　全新 16800 系列逻辑分析仪的突出特点还包括：16800 系列所有8种型号的通道数为 34 ~ 204,都提供了不需要双倍的探头即能与状态测量同时进行的 4GHz定时采样（250ps分辨率）功能。而且,这些型号也是目前业内首个允许购买后增加采集存储器深度和进行状态速度升级的台式逻辑分析仪,因此数字电路设计组能以较低的售价购买当前所需,在日后需要增加时再升级存储器深度或状态速度。例如 16800 用户可从 250MHz 状态速度和 1M 采集深度的系统配置开始,随着需要的增加升级到 450MHz 状态速度和高达 32M 的采集深度。另外,Microsoft Windows XP Pro 用户界面和可选的触摸屏显示也使得这些逻辑分析仪极易使用。

　　据了解,安捷伦的新型16800系列逻辑分析仪及其应用软件还可以解决以下测量应用遇到的许多难题。安捷伦与Xilinx公司密切合作,在2004年推出的FPGA动态探头产品中率先使用了基于逻辑分析仪中的嵌入式测量技术,并支持Xilinx刚刚推出的Virtex-5系列产品。随着串行总线和多通道串行总线的应用越来越广,16800系列逻辑分析仪新的信号传输方法能够以更低的成本来实现高性能总线,从而设计出新一代的产品,但是,由于其硬件结构和总线协议与传统的并行总线有很大差异,安捷伦推出了用于逻辑分析仪环境下的集成的数据包查看器,通过对多种协议进行解析的方式来分析,从而提高了分析效率,加快了调试速度。安捷伦通过数字矢量信号分析（VSA）软件,将射频测量技术与新型逻辑分析仪的先进数字测量功能进行融合。通过该软件,来显示和分析从逻辑分析仪上捕获的数字基带信号。安捷伦的View Scope软件提供了一种直观而又强大的方法,在逻辑分析仪和示波器测量之间建立起时间关联。通过逻辑分析仪上标配的软件,以及两种仪器之间互连用的普通的BNC电缆和交叉网线（不需要特殊线缆）,设计人员能够快速对示波器上进行的参数测量和逻辑分析仪上进行的功能测量在时间上进行关联,还可在逻辑分析仪的显示屏上同时查看和测量这两种仪器的测量结果,从而能实现更方便地信号分析和故障定位。
