运算放大器漫谈

发布时间:2005年12月31日 点击次数:2968
来源:   作者:


问:为什么有这样多不同类型的运算放大器 ?

答:因为在不同的应用中有这样多的重要参数,还因为不可能使这些参数 同时都达到最佳。所以运算放大器可以根据速度、噪声 ( 电压噪声、电流噪声或两者 ) 、输入失调电 压和漂移、偏置电流和漂移及共模电压范围进行选择。与电源有关的其它选择因素还包括: 输出功率、功耗、工作电压、环境温度范围和封装形式。不同的电路结构和制造工艺可对不 同的性能参数进行优化。

问:运算放大器在结构上有共同点吗 ?

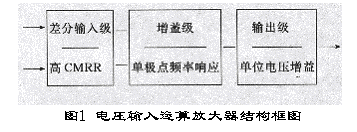

答:有。大多数类型 ( 电压输入 ) 运算放大器都有三级结构,第一级是带有差分输 入和差分输出的输入级,具有高共模抑制;第二级是带有差分输入和单端输出的增益级,电 压增益很高,一般具有单极点频率响应;第三级是输出级,通常具有单位电压增益,结构框图如图 1 所示。
