基于TPIC6B273的LED驱动控制设计

导航:老古开发网首页→文章索引→索引第565页 →文章分类→显示技术→第1页→[基于TPIC6B273的LED驱动控制设计]

| -文章搜索 - 最新文章 - |

第11523篇:基于TPIC6B273的LED驱动控制设计

发布时间:2004年12月30日点击次数:1189

来源: 作者:王明顺贺立红赵德平

摘要：ＴＰＩＣ６Ｂ２７３是美国ＴＩ公司生产的集８位数据锁存、功率驱动为一体的新型复合功能器件它是一种８通道Ｄ型触发器锁存、功率输出器件。文中用硬件电路原理图的形式给出了利用该器件设计的３种ＬＥＤ显示器件驱动电路的实例。

关键词：TPIC6B273;LED;功率器件;显示驱动

１　概述

ＴＰＩＣ６Ｂ２７３是美国ＴＩ公司生产的一种８通道Ｄ型触发器锁存、功率输出新型器件,该器件集８位数据锁存、驱动输出控制为一体,可用于ＬＥＤ显示器的驱动等方面。其基本特点为：

● 具有８通道功率ＤＭＯＳ晶体管输出,每个通道可连续输出１５０ｍＡ的电流;

● 各输出回路导通电阻低至５Ω;

● 每个输出通道典型限定能力为５００ｍＡ;

● 输出端为ＯＣ门形式,外接设备（器件）驱动电源可高达５０Ｖ。

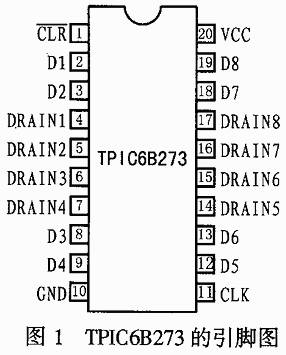

ＴＰＩＣ６Ｂ２７３采用２０脚双列直插式ＤＩＰ封装形式,其引脚排列如图１所示。它的控制方式与７４ＬＳ（ＨＣ）２７３的控制方式相同。

２　应用电路

ＴＰＩＣ６Ｂ２７３器件是７４ＬＳ２７３与ＭＣ１４１３两器件结合的产物（ＭＣ１４１３为７路输入／输出驱动,而ＴＰＩＣ６Ｂ２７３为８路输出驱动）,因此,该器件使用简单且应用电路设计方便,现给出利用该器件设计的３种ＬＥＤ显示器驱动电路的实例。

２．１ＬＥＤ电子礼花树驱动控制

本电路的驱动电路原理图如图２所示。为了扩展方便,该电路系统采用插板结构,每个输出插板选用４个ＴＰＩＣ６Ｂ２７３作数据锁存和功率驱动,图中通过译码芯片７４ＨＣ６８８、７４ＨＣ３９３与跳线开关Ｋ１等完成地址选择、译码及ＴＰＩＣ６Ｂ２７３的选通和数据锁存工作。电子礼花树上的ＬＥＤ工作于动态状态,设其工作电流为４５ｍＡ（３～４倍的静态额定工作电流）,各色ＬＥＤ的平均电压为２．５Ｖ,各芯片的每一路输出可带动的ＬＥＤ为：２．５×２０　×３＝１５０个,实际情况下,为了可靠工作,通常选择驱动一半数量（约８０个）的ＬＥＤ驱动,这样,每个电子礼花树驱动板可驱动的ＬＥＤ为：８０×８×４＝２５６０个。该电路经长时间的工作实践检验,ＴＰＩＣ６Ｂ２７３工作可靠,系统工作性能良好。

图2 LED电子礼花树驱动电路原理图

２．２ＬＥＤ显示屏驱动控制

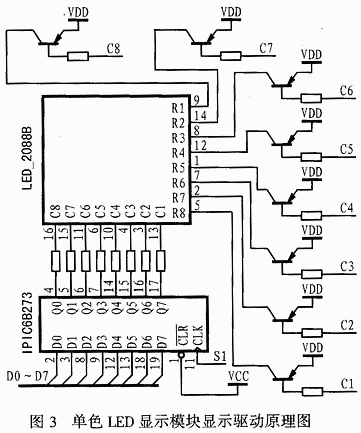

用于发布消息、显示汉字的点阵式ＬＥＤ显示屏通常由若干块ＬＥＤ点阵显示模块组成;用于显示汉字、图形的８×８单色ＬＥＤ显示点阵模块,每块有６４个ＬＥＤ;而红、绿双色ＬＥＤ显示点阵模块有６４个红色ＬＥＤ和６４个绿色ＬＥＤ。为了减少引脚且便于封装,各种ＬＥＤ显示点阵模块都采用阵列形式排布,即在行列线的交点处接有显示ＬＥＤ。因此,ＬＥＤ点阵显示模块的显示驱动只能采用动态驱动方式,每次最多只能点亮一行ＬＥＤ（共阳形式ＬＥＤ显示点阵模块）或一列ＬＥＤ（共阴形式ＬＥＤ显示点阵模块）。由于ＴＰＩＣ６Ｂ２７３是以ＯＣ门方式输出的,所以特别适宜选择共阳形式ＬＥＤ显示点阵模块做基础显示单元。图３所示是一个单色ＬＥＤ显示模块（单色８×８点阵）的显示驱动原理图。图中,由８个晶体管为ＬＥＤ点阵显示模块（８行ＬＥＤ）提供行驱动电流,ＴＰＩＣ６Ｂ２７３则用于控制一个单色ＬＥＤ显示模块的列方向显示,微机通过总线操作控制来完成对每一个ＬＥＤ点阵显示模块内每个ＬＥＤ显示点的亮、暗控制操作。以此类推,可实现整屏ＬＥＤ点阵的亮、暗控制,从而实现ＬＥＤ显示屏汉字或图象的显示控制操作。

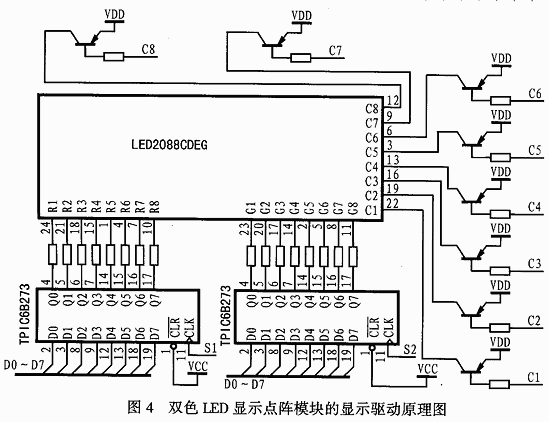

红、绿双色ＬＥＤ显示点阵模块在同一点阵显示窗内共同封装了红、绿各一个ＬＥＤ显示元件。因此,每一个点均可实现红、绿、橙（红色、绿色ＬＥＤ同时点亮时）三色的显示。当以占空比的方式控制显示亮度时,还可以实现灰度变化。图４是双色ＬＥＤ显示点阵模块的显示驱动原理图。若采用共阳形式双色ＬＥＤ显示模块,那么双色ＬＥＤ显示点阵模块将有８路共阳行向驱动引线以及红、绿各８路列向灌电流驱动引线。这样,通过对行方向各晶体管的控制便可为显示模块内的红、绿两色ＬＥＤ提供动态驱动电流。两个ＴＰＩＣ６Ｂ２７３则分别控制红、绿色ＬＥＤ的列方向显示。因此,对两个ＴＰＩＣ６Ｂ２７３的适当选通并锁存特定的数据,便可对每一个红、绿双色ＬＥＤ显示模块上的显示点实现红、绿、橙或无色４种状态的显示控制。
