IR 推出新型坚固而可靠的500V和600V集成电路具备多项最新功能

发布时间:2006年9月19日点击次数:1258

来源:电子工程世界作者:

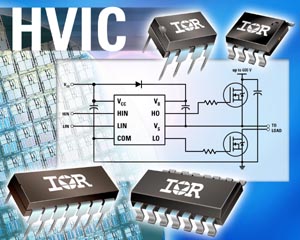

全球功率半导体和管理方案领导厂商——国际整流器公司（International Rectifier,简称IR）推出一系列新一代500V及600V高压集成电路（HVIC）。这19款新型HVIC采用半桥设计,配有高端和低端驱动器,可广泛适用于包括马达控制、照明、开关电源、音频和平板显示器等应用。新器件提供单路或双路输入、欠压锁定保护,以及用于半桥驱动器的固定或可编程死区时间,并可驱动高达2.5A的电流。

新型IC采用一种G5 HVIC的先进高压IC工艺,以增加新的功能和提升性能。新一代高压之持终端技术,能够提供最佳的电力过应力(over-stress)保护及更高的现场可靠性。

IR中国及香港销售总监严国富表示：“IR不断为高压IC技术建立新的标准。IR的HVIC可在一个小巧、坚固的集成电路中融入所需的设计功能,有助于减少设计时间,降低开发风险,减少器件占位空间及降低系统成本,同时也可提高最终产品的可靠性,加快其推出市场之时间。”

G5 HVIC已经通过多项质量和可靠性测试。所进行的长期可靠性测试已验证其坚固程度超过了产品在特定应用环境中的预期寿命。这项认证要求器件通过多项应力(stress)环境测试,其中包括一项长达2,000小时的偏向高温测试,以使器件结点的温度超过数据表中的规格。

此外,随着硅技术和封装技术的改进,新器件的可靠性也在不断增强。例如,先进的封装设备和材料与近期改进的塑封注入技术相结合,有助于降低器件的潮湿敏感度,并改善塑封对裸片的连接,这是采用无铅焊接材料增加峰值焊接温度所要考虑的重要因素。

新器件的表面贴装SO-8封装符合MSL2标准（二级潮湿敏感度标准）,其余所有表面贴装封装则符合MSL3标准（三级潮湿敏感度标准）。所有新型HVIC产品都符合J-STD-020C标准,以及IR的环保目标和政策。

IR的HVIC技术集成了智能驱动IC中的N沟道和P沟道LDMOS电路。这些IC可接受低压输入,并为高压功率调节应用提供栅极驱动和保护功能。另外,这些单片HVIC可提供集成的性能和功能,不仅可简化电路设计,还可降低整体成本,包括采用低成本的自举电源,无需使用基于分立式光耦合器或变压器的传统设计所需的体积大、价格贵的辅助电源。

产品数据及应用资料,可浏览：www.irf.com
G5HVIC产品资料详见：www.irf.com/product-info/hvic/g5hvic.html

而品质及可靠性报告详见：www.ifg.com/product-info/hvic/g5hvictech.htm

有关IR的全球环保、健康及安全政策,敬请浏览：www.irf.com/ehs/

产品规格如下：

半桥驱动器IC：

基本型号	表面贴装封装	双列直插式封装	引脚数	流入/流出电流 (mA)	备注
IRS2103	IRS2103SPbF	IRS2103PbF	8	290/600	UVLO V_CC
IRS2104	IRS2104SPbF	IRS2104PbF	8	290/600	用于停机的输入逻辑 UVLO V_CC
IRS2108	IRS2108SPbF	IRS2108PbF	8	290/600	UVLO V_CC 和 V_BS
IRS21084	IRS21084SPbF	IRS21084PbF	14	290/600	可编程死区时间 UVLO V_CC 和 V_BS
IRS2109	IRS2109SPbF	IRS2109PbF	8	290/600	用于停机的输入逻辑 UVLO V_CC 和 V_BS
IRS21094	IRS21094SPbF	IRS21094PbF	14	290/600	用于停机的可编程死区时间 UVLO V_CC_和_VBS
IRS2308	IRS2308SPbF	IRS2308PbF	8	290/600	UVLO V_CC 和 V_BS
IRS2111	IRS2111SPbF	IRS2111PbF	8	290/600	UVLO V_CC 和 V_BS
IRS2183	IRS2183SPbF	IRS2183PbF	8	1900/2300	UVLO V_CC 和 V_BS
IRS21834	IRS21834SPbF	IRS21834PbF	14	1900/2300	可编程死区时间 UVLO V_CC 和 V_BS
IRS2184	IRS2184SPbF	IRS2184PbF	8	1900/2300	可编程死区时间 UVLO V_CC 和V_BS
IRS21844	IRS21844SPbF	IRS21844PbF	14	1900/2300	用于停机的输入逻辑;可编程死区时间 UVLO V_CC 和 V_BS

独立高端及低端驱动器IC

基本型号	表面贴装封装	双列直插式封装	引脚数	流入/流出电流(mA)	备注
IRS2101	IRS2101SPbF	IRS2101PbF	8	290/600	UVLO V_CC
IRS2106	IRS2106SPbF	IRS2106PbF	8	290/600	UVLO V_CC 和 V_BS
IRS21064	IRS21064SPbF	IRS21064PbF	14	290/600	UVLO V_CC 和 V_BS
IRS2181	IRS2181SPbF	IRS2181PbF	8	1900/2300	UVLO V_CC 和 V_BS
IRS21814	IRS21814SPbF	IRS21814PbF	14	1900/2300	UVLO V_CC 和 V_BS
IRS2110	IRS2110SPbF	IRS2110PbF	16/14	2500/2500	用于停机的输入逻辑 UVLO V_CC_和_VBS
IRS2113	IRS2113SPbF	IRS2113PbF	16/14	2500/2500	用于停机的输入逻辑UVLO V_CC 和 V_BS

新器件现已供货,全部符合《电子产品有害物质限制指令》（RoHS）。

IR简介

国际整流器公司（简称IR,纽约证交所代号IRF）是全球电源管理技术领袖。IR的数字、模拟及混合信号集成电路、先进电路器件、集成功率系统和组件广泛用于驱动高性能运算设备、降低电机的能耗（电机乃全球最大之耗能设备）,是众多国际知名厂商开发下一代计算机、节能电器、照明设备、汽车、卫星系统、宇航及国防系统的电源管理基准。

IR成立于1947年,总部设在美国洛杉矶,在二十个国家设有办事处。IR全球网站www.irf.com,亚洲网站www.irf-asia.com,及中国网站www.irf.com.cn。
