本文所示电路，当池中的水位达到所希望的位置时便给出报警。用1个带刻度的球可以设置不同的水位。1个转轴用在此装置中。

图1示出电位器所带动的球所需的机械配量。水位上升迫使转轴向上，转轴转动电位器。


            图1  转轴机械配置                          图2  框图

在图2所示的框图中，有两个电位器——P1和P2。P1和P2并联连接到5V电源。两个电位器的输出连接到运放UA741的倒相和非倒相口输入端。运放的输出连接到晶体管BC547，晶体管倒相输入。此倒相输出驱动报警。详细电路示于图3。

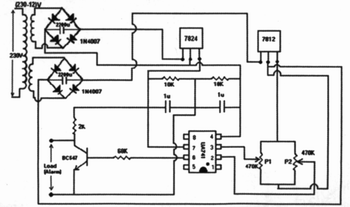

图3  水位指示报警电路图

开始，表示不同水位跨接在P2电位器的不同电压由实际的观察记录下，而同时设置P1电位器在任意点。然后配备1个刻度，此刻度指示不同水位所反映出跨接在P2电位器上不同电压。此刻度用于设置在P1电位器上所希望的水位。这使得处在所希望水位时跨接在P1上的电压等于跨接在P2电位器上的电压。

电路的工作过程如下。当水位上升时，跨接在P2电位器上的电压保持上升时，跨接在P2电位器上的电压保持上升，而当水位达到所需位置时跨接在P2电位器上的电压变成等于跨接在P1电位器上的电压。这是因为P1电位器的电压电平是根据刻度设置的，刻度给出在所需水位时跨接在P2电位器上的电压。在运放UA741输入的相等电压使运放输出为零。运放零输出倒相到高电压12V，此电压为在倒相晶体管输出端的报警器提供电源。

此电路驱动1个12V报警器，但是，若用1个较高电压的报警器，则可以用输出端的继电器来驱动报警器。

此电路不仅仅可以用于水池，也可以用于水闸。此电路也可以用于其他类型的液体，如石油、苯等。■ （鲁）
