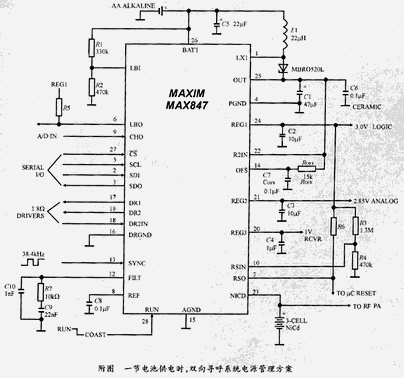

附图所示电路为双向寻呼系统的电源管理方案，该电路采用一节电池输入，可提供四组电源输出：

    ◆主电源为开关模式升压电路，内置同步整流器，输出电压通过SPI串行接口控制，可调节范围为＋1.8V至＋4.9V（步长100mV），输出电流可达80mA，其中小部分电流提供给其它稳压电路（REG1、REG2、REG3等）。

    ◆REG1为逻辑电路提供电源，输出设置为3.3V或更低，当主电源电压高于3.4V时，REG1被箝位于3.3V。

    ◆REG2为低噪声、低压差线性稳压器输出，为双向寻呼系统中的模拟电路提供电源。输出电压可按照式（1）通过调节ROFS设置：

    UREG2=UR2IN－10μA·ROFS    （1）

    典型连接中，R2IN和ROFS与主电源输出OUT端相连，这种情况下式（1）可写成：

    UOUT－UREG2=10μA·ROFS    （2）

    R2IN可与OUT连接，也可连接至REG1或其它不高于UOUT的电源，为使REG2具有更低的噪声，可将R2IN连接到REG1。

    ◆REG3为1V低噪声线性稳压输出，输出电流为2mA，为RF接收器供电。

    利用图1电路的NICD输出端，可为3节NiCd/NiMH电池或一节Li＋电池充电，充电电流由串行控制指令设置为15mA或1mA。
