用冷却风扇散热是电子产品中常用的散热措施。根据发热功率器件的温度,往风扇速度控制器输出的PWM信号来驱动风扇,以实现器件温度高时风扇转速高,使快速冷却;器件温度下降时,风扇转速随之也降低;若器件的温度降到设定的阈值温度以下时,风扇停转。这种PWM风扇速度控制器使风扇运行时噪声最小、节能、并能延长风扇的寿命,是一种较完善的散热措施。

图1 MAX6615/6616的结构框图

图2 MAX6615的典型应用电路

MAX6615/6616是美信公司推出的双PWM风扇控制器,它可以检测功率器件的温度并以PWM信号输出去控制两台风扇。MAX6615与MAX6616的差别是MAX6616比MAX6615多了6个GPIO（通用I/O口）及PRESET端,增加了应用的灵活性,其他功能相同。它们需要与微控制器（μC）或微处理器（μP）一起工作。

特点及应用领域

MAX6615/6616的主要特点：可外接两个热敏电阻,用来检测发热的功率器件的温度,并有内部的ADC转换成数字温度信号;两个开漏输出的PWM信号分别用来控制两台冷却风扇的转速;其内部还有一个测自己温度的传感器（本地温度传感器）;风扇的控制特性可编程;有风扇故障时可保护系统的安全;在超温时, 由OT端输出低电平信号（开漏结构）,用来关闭系统或时钟节流（clock  throttling）;MAX6615为16引脚、MAX6616为24引脚QSOP封装;工作温度范围-40℃～+125℃。

该PWM风扇控制器主要用于台式计算机、服务器、网络设备及工作站等。

内部功能结构简介

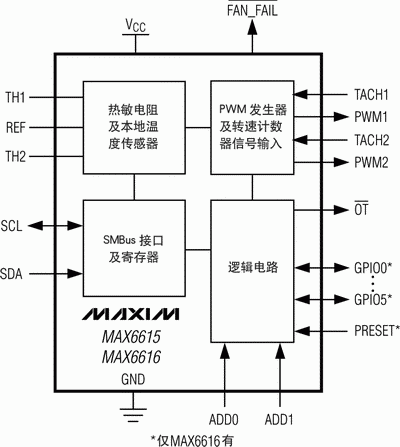

MAX6615/6616的结构框图如图1所示。 它由四个主要部分组成：1.外部两个热敏电阻温度传感器的模拟信号输入（TH1及TH2）,并提供了基准电压（REF）,同时测量器件自身的管芯温度。将三个模拟温度经A/D转换器转换成数字温度信号;2.与μC或μP两线制SMBus接口（SCL及SDA）实现信号传输及寄存器部分;3.逻辑电路部分,有OT输出（超温时输出 低电平）、SMBus从地址选择端（ADD0及ADD1）,MAX6616还有GP100～GP105（6个通用I/O口）及一个PRESET端;4.PWM发生器（PWM信号有PWM1和PWM2输出端）及两个风扇转速记数器输入端（TACH1及TACH2）,用来检测风扇有无故障。该器件的电源电压Vcc=3～5.5V(从Vcc端输入),有风扇故障信号(FAN_FAIL)输出,低电平有效。

图3 MAX6616的典型应用电路

典型应用电路

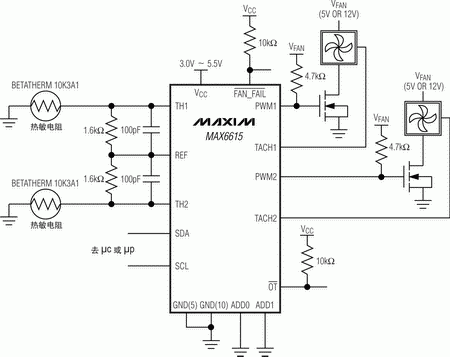

MAX6615的典型应用电路如图2所示。TH1、TH2端各接一个负温度系数（NTC）热敏电阻（型号为10k3A1,Betatherm公司产品,25℃时阻值为10kΩ,测温范围-80℃～150℃,在0～70℃范围时允差为±0.1℃,小尺寸珠状封装,直径Ф2.4mm,快速响应、稳定性及可靠性好）,由REF端提供参考电压,各热敏电阻串接1.6kΩ电阻。SDA、SCL与μC或μP连接。PWM1、PWM2外接N-MOSFET来驱动冷却风扇,其转速信号输入TACH1及TACH2,两个4.7kΩ为上拉电阻。OT端、FAN_FAIL端内部为开漏结构,输出的信号与μC或μP的I/O接口,用来控制系统在超温、风扇故障时切断系统电源。

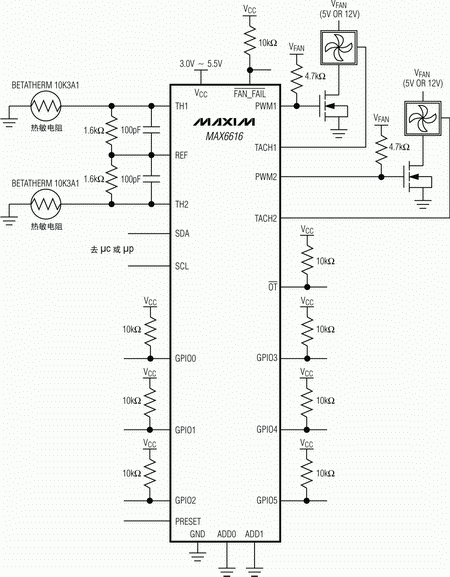

MAX6616的典型应用电路如图3所示。其差别仅是多了6个开漏输出的通用I/O口及一个PREST端。

若需要了解更多的MAX6615/6616应用资料,请访问MAXIM公司网站,www.maxim-ic.com
