当您面对产生比可用电源电压更高的稳定电压任务时，可以考虑升压稳压器。虽然升压转换器在理论上能产生比其输入更高的几乎任何电压，但实际的考虑把输出限制为对其施加的电压的大约8倍。为了产生更高的电压，可考虑使用抽头电感升压拓扑结构。图1展示了某种转换器的实现，它把3V输入提高到了100V dc。稳压器芯片的连接类似于传统升压转换器的连接，但为了达到很高的升压比，该设计使用了L₁，即一个1:6匝数比的抽头电感。

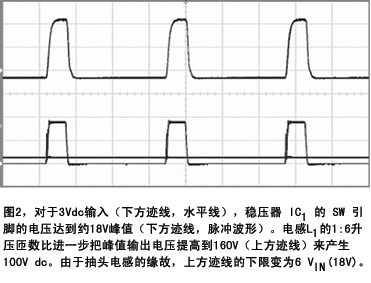

　　图2中的波形示出了输入电压、电源开关IC₁输出端（5号引脚SW）的电压、整流二极管 D₁ 的阳极电压。如同任何升压电路一样，当 IC₁ 的内部输出开关导通时，电感 L₁ 的磁芯存储能量。当开关关断时，它的各个端子和 L_1A 两端的电压变得比输入电压更高。由于电感式耦合以及组成 L_1B 的匝数较大，因此整流二极管 D₁ 阳极的电压以及输出电压变得更高。电阻器 R₂ 和 R₃ 组成了反馈分压器，它闭合了稳压回路。R₄/C₄网络组成了一个缓冲电路，它抑制了二极管 D₁的小寄生电容的影响。如果没有这个网络，那么由于抽头电感的匝数比的乘法效应，电源开关IC₁ 就会“呈现”为原先值36倍大的电容。

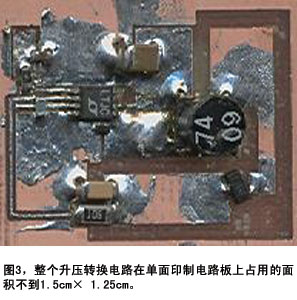

　　Coiltronics公司的CTX02-17409抽头电感(L₁)尺寸仅为5.6mm×6mm×3.4mm，和 Linear Technology公司的8引线MSOP封装的 LT1949单片稳压器(IC₁)都有很小的印制电路板占位面积。在单层印制电路板上实现该电路时，整个电路的占用面积不到1.9cm²（图3）。为了实现最好结果，请查看该器件数据表中的板布局建议（参考文献1），并使用多层陶瓷电容器作为C₁和C₃。

参考文献
1. www.linear.com/pc/productDetail.do?navId=H0,C1,C1003,C1042,C1031,C1061,P1958.
