脉冲技术的改进,可以进行千兆赫信号单遍抽样

导读:
关键字:
新建立的Furaxa公司(位于加州的Orinda),展出了一个线路的Spice模拟结果。这个线路的发明人将此线路命名为‘Libove门电路’。据该公司宣称,此线路能够产生脉冲,或抽样触发脉冲;并且比现有的电路均匀性更好,成本更低。它使得单遍抽样数字式示波器的制造成为可能;也可以用来产生带宽可以控制的微波短脉冲串。

  用来显示其模拟结果的门电路,是采用TriQuint公司的GaAs工艺制成的,但是该电路也可以采用其它的工艺制成,例如用硅,SiGe,或者其它任何的工艺制成。在整个门电路中,全部采用n-型晶体管,这样可以更容易地构成紧凑而又分布均匀的单元。由于专利权方面的缘故,该公司尚未将此门电路公布于众,但是已经将其Spice模拟结果公布了。

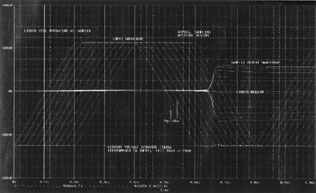

图:使用Furaxa公司的Libove门电路(此电路是采用Triquint公司的Gaas工艺制成的),以均匀间隔为20-ps的短促脉冲串,打开一系列抽样器,使一个数字式示波器显示出脉冲的瞬态波形,而不是像传统抽样示波器那样,显示重复出现的波形。

Libove门电路与其它已有电路相比,最突出的特性是它的单边缘输入 ( single-edge input ) 性能。输入信号,既可以从负方起始,也可以从正方开始。不论信号从那个方向来,只要信号经过一个阈值向中间值变化,都可以触发脉冲。,

  当信号再经过另一个阈值时,输出停止。如果信号的转换点,在阈值范围之外,则所产生的阻尼振荡,对输出结果不产生影响。

  当对同一芯片上的一系列完全相同的Libove门电路,施加一串依次相隔一个微小延迟的输入,可以触发产生等间隔的顺序脉冲(参看附图)。由于同样的信号加在所有的门电路上,相互之间具有完全相同的几何形状,只相差一个微小的延迟,所以脉冲的间距相等。

  应用这个电路,可以制成数字式示波器,和带宽可以控制的微波短促脉冲的综合器。这是眼前就可以实现的应用。如果抽样示波器需要等间距的脉冲串时,也可以通过对延迟的控制,使得线性调频信号也同样可以得到控制。在相控阵雷达方面的应用也正在考虑之中。

  该公司已经准备就绪;现在可以进行转让使用许可权的协商。如果希望进一步了解情况,请和Furaxa公司的Steven Chacko先生联系,电话号码为: 001-925-253-4893,电子邮箱:chacko@furaxa.com,或者请访问网址:http://www.furaxa.com。

来源:今日电子   作者:Rodney Myrvaagnes  2001/10/1 0:00:00
