→帮帮这个菜鸟吧。[ybs777]
*第9959篇: 帮帮这个菜鸟吧。
楼 主:
ybs777
2003年4月8日11:19
帮帮这个菜鸟吧。
当sw按下时,要求2n3905输出3.3v,这个电路是否能实现呢?
我对三极管不敏感,而且是个电路的初学者。
麻烦大家帮忙看看,这个电路的r1、r2要如何确定?
我看了一些参考书,但是还是不会将书上的公式套到这里来用。
此主题相关图片如下:
第
2
楼:
幽游梦蝶
2003年4月8日11:34
我的模电也不行,以下意见仅供参考
1.三极管导通也有压降,如果你那样能有3.3V,我服了你
2.我认为下面那个NPN三极管最好在B级和E级之间加一个大一点的电阻
第
3
楼:
liping
2003年4月8日11:37
搭个小实验板试一下最好:)
第
4
楼:
ybs777
2003年4月8日11:56
是我错了,应当输出3V就好了。
对于2N3905来说当其饱和时CE间的压降是0.25(IC=10MA,IB=1MA)
第
5
楼:
红心J
2003年4月8日11:49
不明白为什么这样做?
既然已经有开关了,直接就可以控制电源输出,
为何又用三极管绕了一大圈再输出?
第
6
楼:
ybs777
2003年4月8日11:58
其实开关是为了省事才画上的。
不好意思,我没想那么多。
将开关去掉,2N3903的基极应当连接51的IO口的。 :)
第
7
楼:
Kuang-chingTsui
2003年4月8日11:57
这样就行:
只用上面的PNP管,B接两只10K电阻,一只接地,一只接SW,SW另端接3。3V。E接3.3V,C为输出。当SW未压时,B上为0V,PNP截止,C无输出。SW压下时3.3V使B的电压升高,C输出,管子工作在开关状态,可以控制3.3V在C上的有无。注意,由于晶体管CE间必然有压降,所以管子导通后输出电压必然小于3.3V。我想你的SW大概是MCU的一个I/Opin吧。
第
8
楼:
guest
2003年4月14日14:02
是不是搞错了,应用NPN三极管。
[e
是不是搞错了,应用npn三极管。
第
9
楼:
Kuang-chingTsui
2003年4月14日17:06
取决于控制逻辑。到楼下看看。。。。。。。。。
第
10
楼:
ybs777
2003年4月8日12:03
斑竹就是斑竹,可未卜先知。佩服佩服。 :)
第
11
楼:
Kuang-chingTsui
2003年4月8日12:48

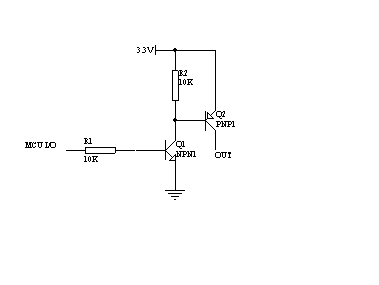

这样比较好:[贴图]
i/o为高电平时无输出,反之有。可保证mcu复位时无输出。
此主题相关图片如下:
第
12
楼:
红心J
2003年4月8日13:26
简单一点就行
此主题相关图片如下:
第
13
楼:
Kuang-chingTsui
2003年4月8日13:53
可以。但有一点不同。。。。
我的方案好在单片机复位到主程序执行到写I/O的瞬间,不会在输出端产生一个脉冲。
第
14
楼:
ybs777
2003年4月8日12:55
OK,谢谢呀~!
第
15
楼:
ybs777
2003年4月8日12:07
这个问题很关键哦~!
我的mcu要工作在停止模式下。当在停止以前,我给其io口一个状态,那么,在停止模式时其状态是否可维持?
为什么老古的表情图里没有那个蹦蹦跳的?
第
16
楼:
Kuang-chingTsui
2003年4月8日12:15
一般MCU进入IDLE模式,其I/O状态维持原来状态
如果用MCU的I/O控制,就只用一只电阻,一端接B,另端接I/Opin。
第
17
楼:
zht5665
2003年4月8日12:16
不是很可靠!将3095的e极和b极接一个
不是很可靠!将3095的e极和b极接一个分流电阻的话就比较可靠啦!!!
第
18
楼:
guest
2003年7月28日10:56
由该电路能确定:R1=βR2。
由该电路能确定:R1=βR2。
第
19
楼:
guest
2003年7月28日11:08
注意:三极管的作用是用来放大电流,提高带
注意:三极管的作用是用来放大电流,提高带负载能力;而只用开关可起不到电流放大的作用,P口只能输出最大十几毫安的电流!!!
第
20
楼:
a12345678
2003年7月28日12:24
2n3905饱和电压在0.15V以上,输出电压=3.3v-2n3905饱和电压
