 ML-CH452DK开发板功能简介
1.产品简介
 (1) ML-CH452DK开发板简介
     本开发板是针对数码管显示驱动和键盘扫描控制芯片CH452而开发的，实现了CH452的全部硬件资源。单片机（也可以是DSP、微处理器等控制器）通过4线串行接口或者2 线串行接口控制ML-CH452DK，开发板上的数码管显示驱动与键盘扫描控制之间相互独立，单片机可以通过操作命令分别启用、关闭、设定这两个功能。该开发板也适用于科研、开发教学实验初期的设计之用，同时也适用于工业控制等符合要求的应用场合，具有极高的性价比。

(2) CH452芯片简介
     CH452 是数码管显示驱动和键盘扫描控制芯片。内置电流驱动级，段电流不小于15mA，字电流不小于80mA。同时还内置了时钟振荡电路，具有BCD 译码、闪烁、移位、段位寻址、光柱译码等功能，既可动态驱动8位数码管或者64 只LED，也可进行64键的键盘扫描。CH452通过高速的4 线串行接口或者2 线SCL/SDA串行接口与单片机等交换数据。CH452并且还可对单片机提供上电复位信号。

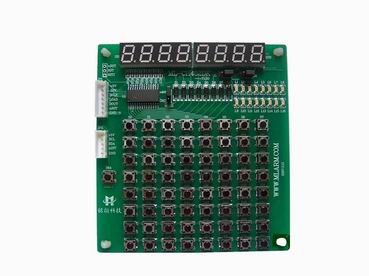

此主题相关图片如下：

2. 板上资源
  （1）数码管显示驱动和键盘扫描控制芯片CH452；
  （2）4 线串行接口；
  （3）2线串行接口；
  （4）8位数码管显示；
  （5）16个LED指示；
  （6）64个轻触键盘（8*8）；
  （7）1个复位按键；
  （8）3路复位输出信号；
