 MHTC3A模块式温湿度变送器
MHTC3A模块式温湿度变送器
1：概述
MHTC3A系列温湿度变送器模块，是宁波君荣电子自主研发生产的温湿度模块式变送器，采用法国湿敏电容和美国国半的LM35温度传感器.具有一级电源稳压，一级基准源，电源适应范围宽，最大限度地减少电源对测量精度的影响，提高抗干扰能力，使测量更加准确，模块带有电源反接保护功能.使用精密元件SMD生产工艺，性能稳定可靠.体积精巧.100%经过出厂检测和48小时老化.12个月质量保证.模块的价格，变送器的性能.工作温度范围可根据客户需要定做.

2：适用范围
电子、制药、粮食加工、仓储、烟草、纺织、气象、智能楼宇、暖通空调、图书馆、博物馆等行业.

3：电气参数
（1）供电电压（Vin）：　　　　　　　　　 DC 15-30V
（2）消耗电流：　　　　　　　　　　　　 约3mA（MAX 5mA）
（3）使用温度范围：　　　　　　　　　　 0～80℃
（4）使用湿度范围：　　　　　　　　　　 0～100%RH（可凝露）
（5）湿度检测范围：　　　　　　　　　　 2～99%RH
（6）保存温度范围：　　　　　　　　　　 -20～85℃
（7）保存湿度范围：　　　　　　　　　　 95%RH以下（非凝露）
（8）湿度检测精度：　　　　　　　　　　 MHTC3A-I　±4%RH（条件：at25℃,60%RH）
　　　　　　　　　　　　　　　　　　　　MHTC3A-H　±3%RH（条件：at25℃,60%RH）
（9）标准湿度输出电压：
　　　　　　　　　　　　　　　　　　　　　　 （条件：at25℃,Vin=24.0V）
相对湿度（%RH） 0 10 20 30 40 50 60 70 80 90 100
输出电压（V） 0 1．0 2．0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10
　　　　　　　　　　　　　　　　　　　　　　　输出阻抗：5kΩ以下
　　　　　　　　　　　　　　　　　　　　　　　标准特性图在4页图4所示

（10）温度检出特性：　　　　　　　　　　　 ±1℃（LM35集成温度传感器）
　　　　　　　　　　　　　　　　　　　　　　　标准数据表4页图5所示
（11）温度依存性（参考）：　　　　　　　　　±2%RH（Vin=24.00V DC,0-100%RH
　　　　　　　　　　　　　　　　　　　　　　　25℃为基准,0-50℃范围）
（12）电压依存性（参考）：　　　　　　　　　  <±1%RH　 （Vin=15-30V）

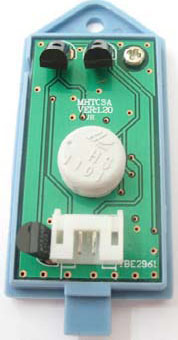

此主题相关图片如下：
