【无线液位传输器应用案例】高位蓄水池水位无线遥控抽水泵方案一、方案介绍
本方案采用433MHz自主无线通信方式，没有运行费用，实时通信，并借助公用GSM网络，通过短信实现远程报警。

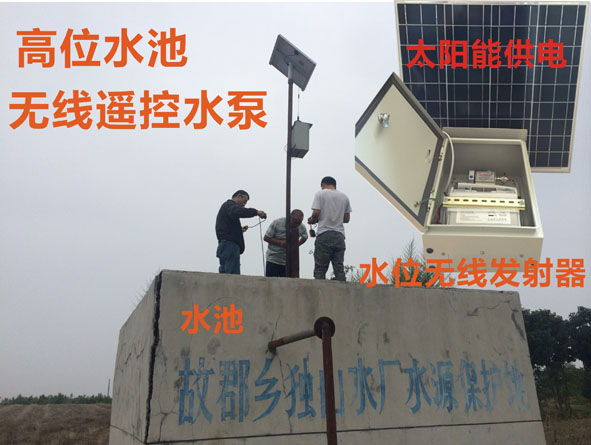

先将每个蓄水池分为2段，代表2个不同的水位高度，用浮球状态来表示蓄水池当前水位高度。把液位开关信号引入无线水位发射装置，如果水池附近没有动力电源，可以采用达泰一体化太阳能电源供电。
山下泵房控制室无线接收装置收到山上发来的上下水位信号后，通过控制电路输出开泵信号或者停泵信号。同时短信报警器给值班人员手机发送通知短信，实时报告当前的水位状态和水泵工作状况。
此主题相关图片如下：
二、所需设备
水池水位监测无线发射设备，水泵控制室无线接收设备。
此主题相关图片如下：
三、案例1：山上两个蓄水池，山下两台水泵
野生动物园位于秦岭山下，在山上建有两个蓄水池，为整个园区动物提供生活用水。1号蓄水池距中心监控室约1000m左右，2号蓄水池距中心监控室约2000米左右。监控室在山下工作区，安装了水泵和控制器。解决方案如下：
针对以上条件，采用水位无线传输控制器+短信报警方案可以完全达到甲方的要求，这种方案不需要挖沟布线，水池与泵房之间通过无线电开关量传输器实现，水池边没有电源，采用太阳能电源供电，在水泵房通过无线接收器控制水泵的启停，同时用一体化短信报警器向值班人员手机发送水位报警短信。
本方案的核心控制器是DTD110HY开关量信号无线传输器。在山上蓄水池中安装水位开关，用一个DTD110HCW水位开关监测终端实现水位的无线传输，由于山上没有电源，所以采用太阳能和蓄电池的供电方式。在山下控制室安装一个DTD110HCRY水泵控制终端，同时配备一台DTP_RE短信报警终端，在收到山上水位报警信号后，可以给工作人员手机发送报警短信。
四、案例2：山上4个水池，山下6台水泵
山上有4个水池，1号水池为总水池，自流给2号，3号和5号。
山下有6台水泵，距离山上1号水池3公里。
当1号水池水满时，开关信号发射器发送停泵开关信号到山下6台水泵控制器，同时关闭1号水池的进水阀门；短信报警器发送短信通知值班人员，事先可以设置短信内容，值班人员可以设置8位。
当1号水池缺水时，开关信号发射器发送起泵开关信号到山下6台水泵控制器，同时打开1号水池的进水阀门；短信报警器发送短信通知值班人员，事先可以设置短信内容，值班人员可以设置8位。
当2~5号水池水满时，阀门控制器关闭水池的进水阀门；短信报警器发送短信通知值班人员，事先可以设置短信内容，值班人员可以设置8位。
当2~5号水池缺水时，阀门控制器打开水池的进水阀门；短信报警器发送短信通知值班人员，事先可以设置短信内容，值班人员可以设置8位。
五、应用实例
高位水池水位、自来水等远程水泵水位控制应用单位：
☆ 苏州市水都环境工程技术服务有限公司，水池远距离水位监测报警装置，5公里，2015年
☆ 陕西金泰氯碱化工有限公司 ，蓄水池水位远程监控系统，7公里，2015年
☆ 晋中市水文技术设备有限公司 ，太阳能供电江河水位及流速监测装置，3公里，2015年
☆ 南宁市禹政成套设备有限公司，双水塔联合无线给水控制系统，2公里，2015年
☆ 国电怀安热电有限公司，水泵变频器远程无线管网监控系统，10公里，2014年
☆ 宝鸡岐山故郡镇，太阳能供电高位水塔自动控制无线遥控水泵，3公里，2014年
☆ 荆门市荆襄供水公司，水池液位无线实时显示遥控系统，2.5公里，2014年
☆ 四川泸县喻寺镇农机服务站，山上水池水位无线遥测，5公里，2014年
☆ 昆明市官渡区，太阳能供电山上水池水位无线遥测报警，5公里，2014年
☆ 开县红亮自来水厂，水池水位无线遥测，2013年
☆ 广东省清远市阳山县黎埠镇南阳大黄岩电站，水库水位遥测，2公里，2013年
☆ 河南力特机电设备有限公司，厂内水池水位监测，3公里，DTD110HCY，2013年
☆ 连云港市自来水有限责任公司，蓄水池水位遥测，2公里，DTD110HCY，2011年
☆ 兰州自动化设备公司，山上水库水位遥控水泵启停，2公里，DTD110HCY，2012年
☆ 北京洁净技术有限公司，山上水池水位控制，1公里，DTD110HBY，2009年
☆ 贵阳自控技术工程有限公司，江河水位监测，1公里，DTD110HBY，2008年
六、相关资料
◆ 《高位蓄水池水位远程监测控制方案》下载文档密码请扫描微信二维码
◆【西安达泰提供】水位远距离无线控制系统
◆【西安达泰提供】组态王与西门子PLC无线通信终端及方案
获取资料密码您可以关注微信订阅号DTD110HF：
此主题相关图片如下：
加入扫描微信二维码：先输入1，然后输入2即可获得密码。
