 *第63278篇: [原创] 目前工业行业最高端最前沿的I.MX6x开发平台


楼 主:morninghandz 2014年7月14日14:30
 [原创]  目前工业行业最高端最前沿的I.MX6x开发平台
[QUOTE][QUOTE][QUOTE][QUOTE]                                       目前工业行业最高端最前沿的I.MX6x开发平台
上海辰汉电子推出基ARM CORTEX A9核心构架飞思卡尔I.MX6x_MDK嵌入式系统开发平台,该平台是目前工业行业最高端最前沿的开发平台
I.MX6xMDK是辰汉电子伴随飞思卡尔发布iMX6处理器后紧跟着推出的面向工业互联网,汽车电子,军工,航天等领域的二次开发参考设计平台。iMX6xMDK有单核和4核版本。分别包含了一颗1.2GHz主频的Cotex-A9处理器和4颗同级别CotexA9处理器。此平台采用核心板+母板构架,将高达1.2GHz主频的CPU,高达2GByte的总线频率1.2GHz的DDRIII和复杂的电源管理系统设计在核心板上,这样彻底让行业客户避免了设计高速信号的风险,保证了项目原型的设计成功率和避免了软件开发因为硬件高速系统的不稳定而中止。与此同时,i.MX6xMDK的母板将Imx6的几乎所有接口引出,同时增加了丰富的有线和无线链接模块,如WIFI,蓝牙,GPS,3G,也预留了众多传感器接口,如光线传感器,三轴加速度传感器,电子罗盘等。
为满足超稳定性行业客户要求,iMX6xMDK将ARM主芯片的内存总线拉出,用户可以用于设计超稳定性要求的异步或同步并行总线设备方案。同时,iMX6xMDK支持高分辨率高速MIPI接口,CAN接口,千兆以太网等等众多业界新标准,是目前工业行业最高端最前沿的开发平台。
一、I.MX6x特色如下:
1、强大的运算能力
Ø  1GHz主频的完全相同的单核,双核,四核处理器。
Ø  支持64位的总线带宽,1066MHz的DDRII数据总线接口,吞吐速率更快
Ø  高达1Mbyte的二级缓存可被双核或四核共享
Ø  NEON MPE 协处理器支持ARM VFPv3构架的浮点运算,支持各种单双精度加,减,乘,除,指数,平方运算。提供16位,32位,64位的浮点运算格式和整数格式的灵活变换。
2、强大的视频图像子系统
Ø  内置视频处理单元(VPU),支持多种格式的全双工视频影像处理,不占CPU资源。
Ø  三个硬件加速图形处理单元(GPU):支持3D,2D图形加速和矢量加速(Open VG)。
Ø  两个独立的影像处理单元(IPU):连接摄像头和显示通路以及相关的处理,同步和控制。
Ø  强大的显示接口桥:提供IPU到各种数字显示接口的桥接作用,如RGB,LVDS,HDMI,MIPI/DSI
3、集成了新一代的各种接口标准
Ø  持SATA II标准,可达3Gbps的传输率可同时支持打开四个显示接口:高达200M像素时钟的两个RGB并口,可支持1080P或WXGA分辨率60Hz的显示屏幕。
Ø  支持WUXGA分辨率60Hz的LVDS接口,支持HDMI 1.4标准接口以及MIPI/DSI接口。
Ø  支持千兆以太网口。
Ø  支持PCIe 2.0标准接口。
4、智能的片内电源管理系统
Ø  MX6D/6Q集成了先进的电源管理单元和控制器,包括为各个片内资源供电的DCDC和LDO供电单元。
Ø  监控芯片温度的温度传感器。
Ø  低功耗模式下的动态电源管理技术。
Ø  为ARM核和MPE单元提供软状态轮询和电源关断能力。
Ø  能根据系统需要提供各种电源管理级别。
Ø  灵活的时钟控制管理机制以节省SOC的功耗。
5、丰富的外设接口和汽车级的温度级别
Ø  MX6 还支持非常多的外设接口(欧美系芯片的优点),满足客户不同的需求,可以实现许多功能的扩展应用:【以i.MX6Q MDK1(Morninghan)开发板为例介绍】
Ø  UART接口:多个UART接口,其中UART1接口外挂RS232。
Ø  SDIO接口:可直接使用SD卡,SD卡形式的Wi-Fi卡。
Ø  GPS模块:可直接使用GPS模块于主板上,也可外接不同厂家的GPS子卡以评估其性能。
Ø  USB接口:480Mbps高速USB接口,包括1个USB OTG和2个USB Host
Ø  CSI:CCIR656信号接口,可接数字CMOS摄像头。
Ø  3G PCIe接口:可接3G模块。
Ø  miniPCIe接口:可接802.11n的WIFI模块
Ø  MIPI/DSI接口:可接OLED显示屏。
Ø  其他接口:SATA、EIM、CAN、CSPI、I2C接口等。

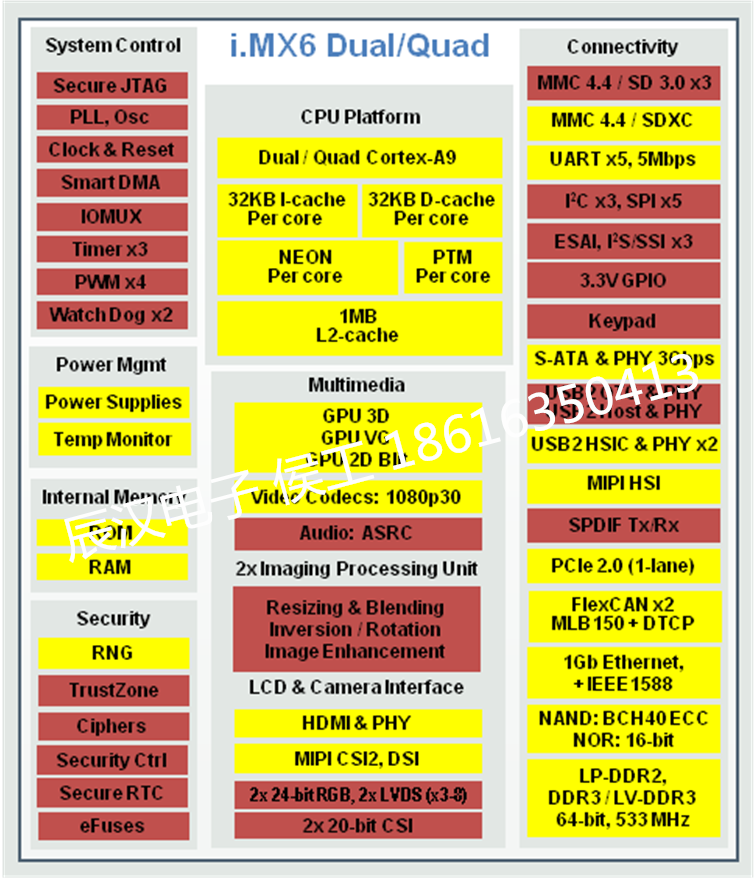

二、芯片结构

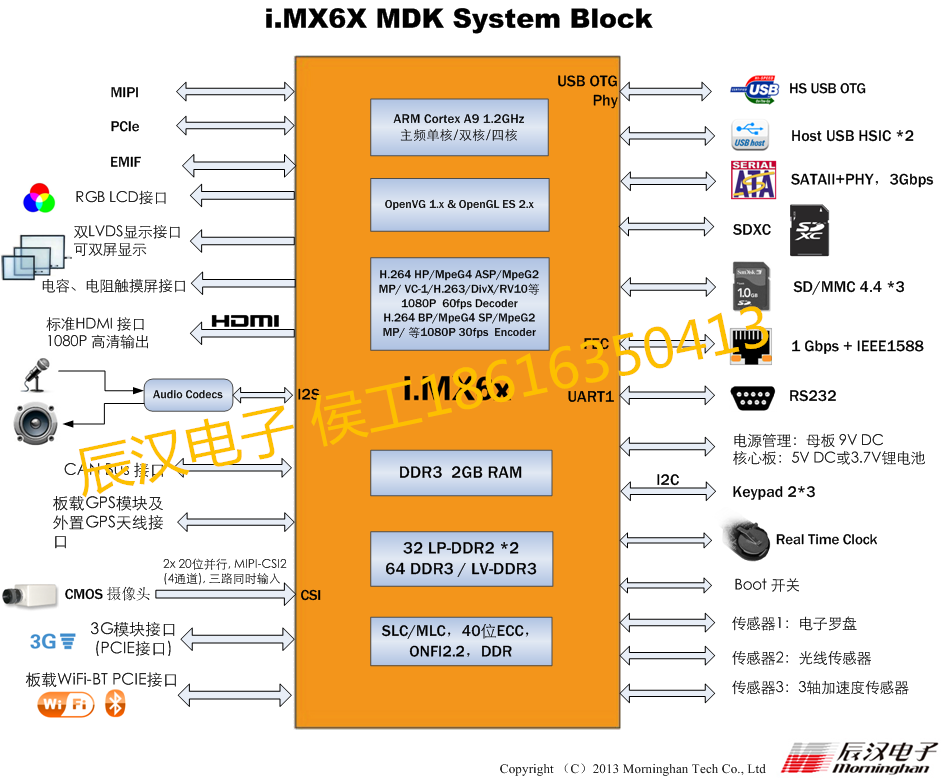

三、系统结构

此主题相关图片如下:
按此在新窗口浏览图片
此主题相关图片如下:
按此在新窗口浏览图片
