楼 主:TCC89XXEVB 2009年12月2日23:24

 最新设计:Telechips最新CPU TCC8901 TCC8902 TCC8900开发平台
描述
     本EVB平台是以韩国telechips公司的ARM芯片TCC8901设计的模块，主控芯片主频超过500MHz，采用65nm工艺制造的，视频解码最高支持1980*1080分辨率，支持JPEG / MPEG1 / MPEG2 / MPEG4-SP/ASP / H.264 / VC-1 / RV等编码，同时也支持MP3 /AAC / MPEG4-AAC / MPEG4-BSAC等音频编码。
（关于TCC8901芯片功能介绍查看” TCC89XX_CHIP_SPEC”）

规格
类型 功能 参数
处理器 CPU TCC8901、 ARM1176JZF-S、500MHz、集成硬件1080P视频编解码
RAM DDR2 SDRAM 256MB（DDR2 800）
ROM NandFlash 1GB
通信接口 串口 支持最多6个串口,同时串口也可当GPIO
 USB OTG 支持USB DEVICE和USB HOST,最高支持480Mbps
 红外接口 支持1路红外接口
 SPI 支持最多4路SPI接口,同时SPI也可当作GPIO
 USB Host USB 2.0支持最高12Mbps
 CanBus 1路Can接口,支持2.0(平台不焊接电平接换芯片)
显示接口 LCD接口 带一个7寸800*480的LCD(带TOUCH)
 TV-OUT 支持 NTSC/PAL输出
 HDMI 最高支持1080P输出
输入设备 触摸接口 支持4线电阻式
 键盘接口 板上设计11个按键(采用AD模式)
 视频输入 NTSC/PAL制视频输入
存储扩展 SD卡 支持2路 SD/MMC
输出设备 音频接口 支持IIS音频模式()
导航设备 GPS 平台上带GPS模块和天线接口
特殊接口 实时时钟（RTC） CPU内带RTC功能(可由外部电池供电)
 指示灯 电源指示灯,GPS指示灯
 BOOT模式 采用跳线模式选择启动方式
 AD接口 8路12位AD接口(TOUCH占用4路,键盘占用1路)
系统电源 系统供电 12V（＋/-5℅）
尺  寸 尺   寸 192MM×145MM
软  件 操作系统 Wince6.0(硬件驱动-BSP和视频编解码-TWS)

点击浏览该文件

如有需要,请联系
邮箱:TCC89XXEVB@126.COM
QQ  :1416232943


第2楼:TCC89XXEVB 2009年12月14日23:44

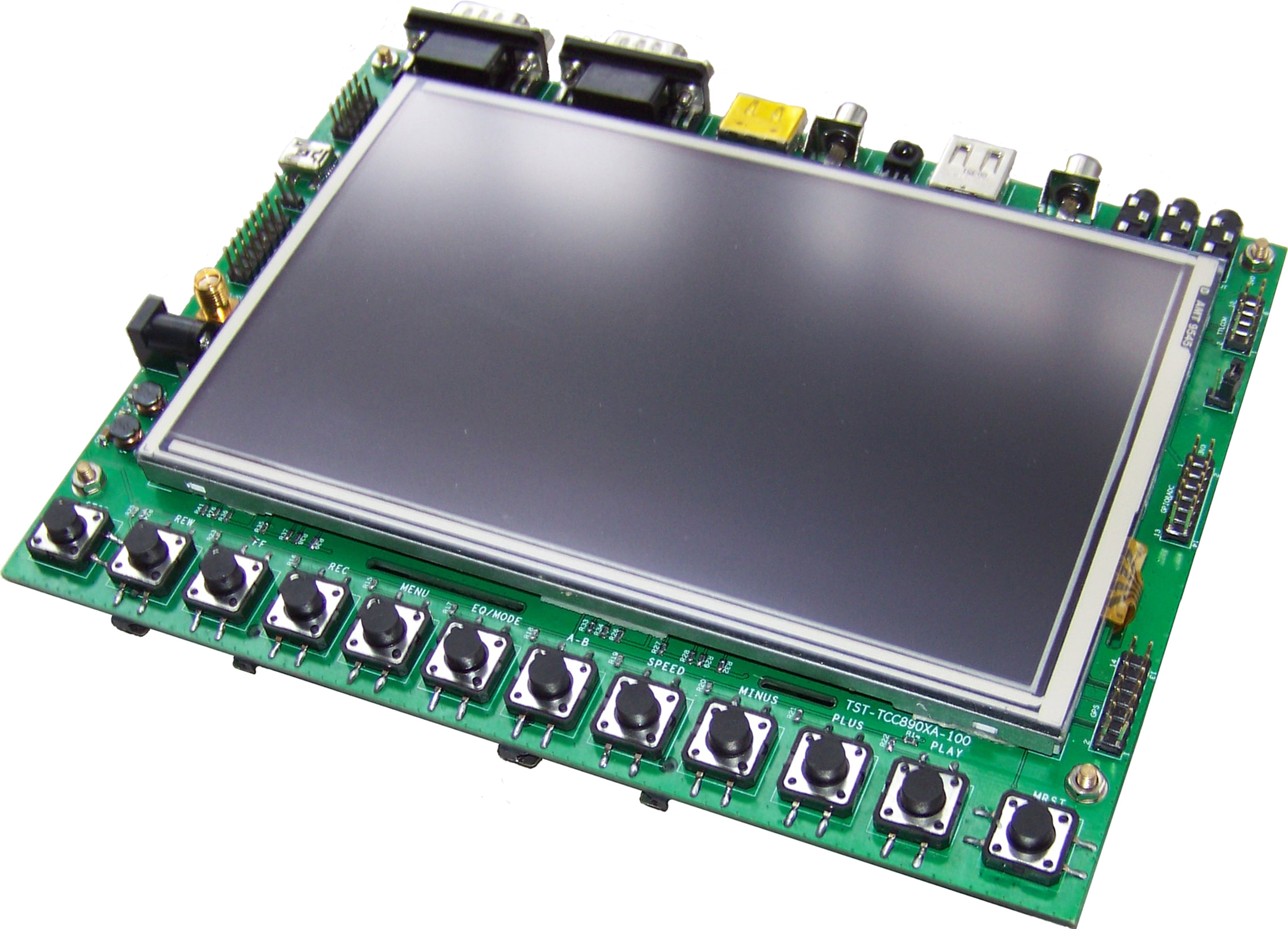

 重传个图片上来

此主题相关图片如下：
