楼 主:zhangruihe1982 2007年6月21日09:13

 帮我分析一下这个开关电路[求助]
能帮我分析一下,这个开关电路 ,为什么不能用点触式开关实现开和关呢?我的意思是,开关按一下电路打开,在按一下就关掉.我想用薄膜开关做按键的.
请哪为大哥帮我分析一下.
发电子邮件给我也可以 我的是 zrh@cn.kmac.to
图怎么贴不上呢!?


第2楼:zhangruihe1982 2007年6月21日09:17

 补发图

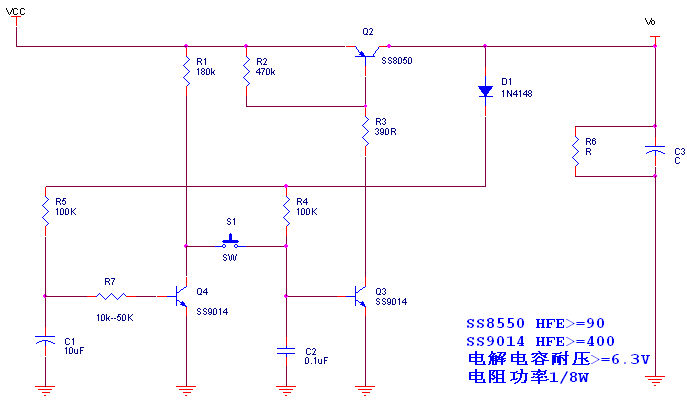

这是上楼主的图
此主题相关图片如下：

图好象传不上来吗


第3楼:zhangruihe1982 2007年6月21日09:35

 对上图进行说明
上图是一个控制电池开关电路.能够实现开关.但有一个 问题不能达到我的设计要求:我用的 薄膜开关,我想实现的是 按一下开关中的ON 时候电路就打开,按一下OFF的时候就能关上,但这个电路按一下开关能打开,但必须安装不放开关让起保持常闭才能关掉电路,不知道怎么才能修改实现我的要求呢?
同时我还想做个电路和这联系起来,就是用单片机控制起开关,意思是实现单片机的睡眠模式,不知道哪为大哥能帮我看看.
有什么注意可以和我联系 我的EMAIL:zrh@cn.kmac.to
QQ:64374035
MSN:ruizhanghe@yahoo.com
急切需要这个电路.


第4楼:快乐笨笨 2007年6月21日10:15

 回答
目前这个电路是不是按一下开，但是关不断？如果是，就好办了。
