设计特点：
● 采用完全开放式设计： CPLD7128的全部I/O引脚、电源、时钟、复位信号、4个LED全部连接到插针上，用户将设计下载到CPLD后，使用插线跟外围电路进行任意连接，可以搭建自己需要的任何一种电路，非常灵活和适用，具有很强的通用性，这正是最小系统板的主要特点。
● 独立性：该核心板本身提供电源（包括5V和3.3V）、时钟、复位、下载电路和4个LED，组成了一个CPLD的最小系统，所以可以用于学习、进行一定的实验和验证，但主要用作核心板，外围电路用户搭建。

硬件资源：
● CPLD(EPM7128SLC84-15)，完全兼容ATmel公司的CPLD芯片ATF1508AS-15JC84；
● 电源：5V直流输入，电源插座引入，或者直接使用插线引入，有开关和过压保护。提供5V转3.3V电源电路。输入是5V信号，但输出可以配置为5V或者3.3V信号，通过电源跳线设置：VCCIO＝5V时，输出为5V信号，VCCIO＝3.3V时，输出为3.3V信号。

● 时钟电路：一个晶振插座，提供一个2.048MHZ的晶振；
● 复位电路：具有上电复位和按键复位功能，复位信号为高电平，单独引到插针上，可以同时作为CPLD和其他外围电路的复位信号；
● 下载电路：一个10针插座和下载指示灯，下载时指示灯闪烁；
● 显示电路：4个LED，可以进行简单的显示；
● 插针阵列： CPLD的全部I/O引脚、电源及其跳线、时钟、复位信号、4个LED全部连接到插针上；
● 插线：用于连接实验电路或者验证电路。插线两端都含有插头（即杜邦头），插头内的簧片有良好的弹性，可以保证插接点的稳定和良好接触，避免了面包板上经常出现的插头松动和接触不良现象。插线有10种颜色，便于辨认。
● 转接区：主要解决一个引脚同时连接到多个引脚的情况。转接区有7个转接点，每个转接点由4个插针组成（这4个针连接在一起）。
● 支脚：有4个螺丝孔，可以安装4个螺丝将开发板支起来，避免了直接放在桌面上易于短路和划伤桌面的情况。

软件资源：
● 使用说明书；
● 原理图；
● 元件清单和焊接说明；
● 一个VHDL设计实例，用于下载验证硬件是否正常。实例是一个计数器，将计数值（4位）在4个LED上显示出来。提供2个开发环境（即MAX+PLUS II和QUARTUS II ）下已经设计好的文件，用户可以直接打开工程然后进行下载。

购买方式：
● 购买方式自选（2种方式：成品和PCB），提供使用说明书、原理图、元件清单和焊接说明，只购买PCB，则价格便宜(PCB=25元，电源芯片已焊接好），适合于有一定实验条件的用户；武汉的客户可直接上门购买。
● 下载线和其他配件单独购买。

用途

用途
SUB1.0最小系统板具有通用性，主要用于2个方面：1）设计验证；2）学习CPLD。

● 适合于初学者、从事科研和开发的教师和工程师使用；
● 适合于学习VHDL语言，学习使用VHDL或原理图设计CPLD芯片；
● 适合于大学理工科的单片机和EDA实验课教学、毕业设计和电子设计竞赛培训；
● 适合于产品开发，主要用于设计模块的验证。由于最小系统板使用插线连接的方式搭建电路，具有很强的通用性，可以和各种外围电路进行连接，验证功能强大。

产品型号
型号                   ZJ011AP07-CPLD7128-SUB1.0
名称                   CPLD7128最小系统板（通用型）

联系方式

网址
e-mail    zjcorp@163.com
tel.                     027-61159256
QQ：341150311

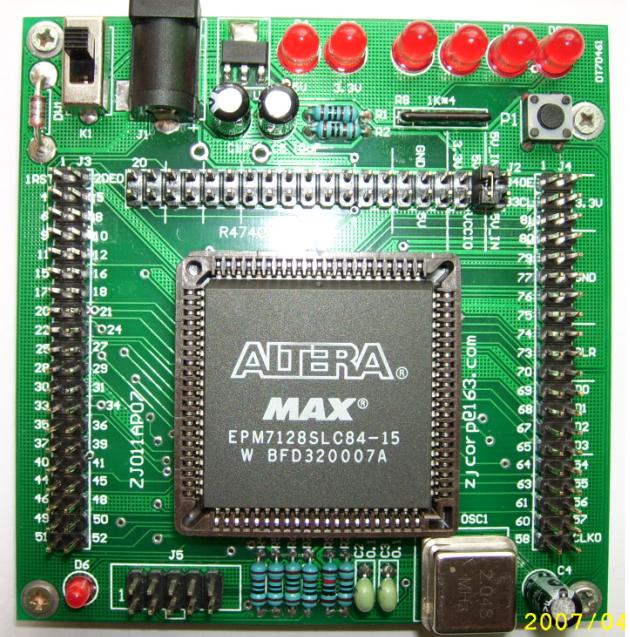

此主题相关图片如下：
