 [原创]电脑RS232串口控制智能多路开关控制板

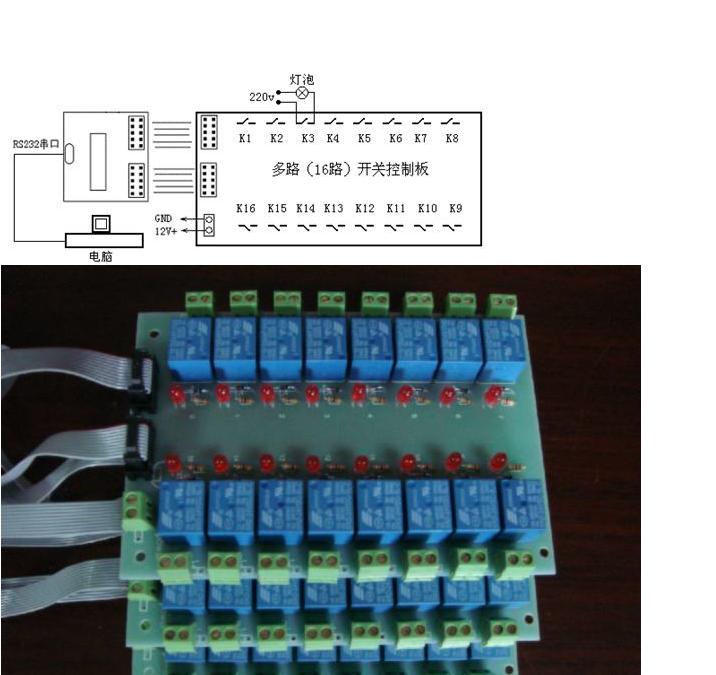

此主题相关图片如下：

本开关控制板可以和电脑连接对多路开关进行程序自动控制。用于16个（10板并联最多可达160个；也可定做更多路）电气控制开关的闭合、断开控制。上位机（PC机）通过串口连接到本多路控制板后，向控制板发送一串ASCII代码指令既可控制某个（或全部）开关的打开或关闭，从而实现对外部电器设备通断电的控制（例如上图中就是3号开关对一个电灯泡亮灭进行控制的示意图）。本串口控制板，单板可以独立控制16路外部电气设备（开关容量250V/10A；也就是说可以对250V/10A的用电器进行通断电控制）。通过地址编码，一个串口最多可以寻址、控制10块串口控制继电器板（也就是可以控制160个用电器的通断电；通过地址扩展可以控制256x16=4096个开关甚至更多）。串口多路控制板和控制主机之间距离可以通过485总线延长，也可以实现其他通讯控制方式，比如局域网，USB等。
