[推荐]ARINC664仿真测试卡AFDX664系统方案
此主题相关图片如下：
AFDX664,ARINC664,西安方元代理德国TechSAT的AFDX664全套公司产品，为客户提供一系列AFDX模块式，成熟的AFDX软硬件解决方案。 ADS2 - Avionics Development System 2nd Generation，即第二代航电开发系统,为我公司的旗舰产品. 该产品为航电系统的开发及集成提供了模块式，具高度灵活性和延展性的系统级开发平台。在空客A380的研发及生产过程中，我公司为空客公司及其部件供应商如Diehl Aerospace Nord-Micro, Parker Hannifin（美国）等提供了绝大部分测试集成系统。
基于ADS2的测试系统同时也被其他众多的生产商如MTU航空发动机公司(MTU Aero Engines)，欧洲航空防务航天公司(EADS)，法国英特泰克公司( Intertechnique) 等应用于“欧洲武士”( Eurofighter ), “欧洲直升机”(Eurocopter ), A400M及A380F等飞机的电子系统开发及集成。除ADS2外，TechSAT开发生产了ARINC 664/AFDX及ARINC 429智能输入输出板卡及相应的总线分析工具，数据装载系统，针对不同类型飞机的仿真软件和针对于用户特殊需求的高性能模拟信号模块等产品。
用途及适用范围

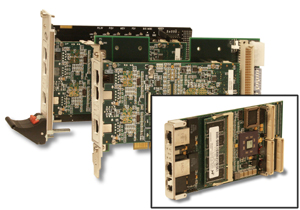

TechSAT公司的AFDX-PMC为实现在PMC系数模块上的光纤AFDX接口模块。除了物理信号驱动外，该模块与AFDX-PMC完全相同。AFDX-PMC模块带双余度双向光纤小外形可插拔发送器，以用于100BASE-BX数据传输。
AFDX-PMC是一通用的AFDX终端系统(End System)，适用于压力测试及验证，终端系统仿真，系统集成和通过AFDX传导的615A数据装载。
特征及功能
AFDX-PMC提供全面的测试功能，如错误注入，错误检测，过滤，外部触发和离散输入输出线路等。该模块设计中，AFDX的协议堆栈实现在运行于本地CPU的firmware固件中，从而最大限度地减轻主机负载，为AFDX的应用提供最大主机运算资源。另外，FPGA带传输调度，极大提高了模块的性能。
通过更改模块FPGA的逻辑和firmware固件的版本，就可将模块设置成满足AFDX(Airbus), ARINC 664或787-AFDX(Boeing)的产品。
软件支持
AFDX-PMC提供的API，有70多个功能，可满足复杂的AFDX应用编程。驱动程序支持Windows 2K/XP, Linux及Vx-Works平台。
AFDX-PMC模块也可用于TechSAT开发的仿真及应用，如:
1、A380/A400M CMS仿真
2、 787HMPTT/OMS仿真
3、 RDC(Remote Data Concentrator)仿真
AFDX-PMC-T-A-PCI
AFDX-PMC-T-B-PCI
AFDX-PMC-F-B-PCI
AFDX-PMC-F-A-PCI
AFDX-BOP-2CH
AFDX-BOP-4CH
AFDX-BA
AFDX-TR/TE
联系人：康先生
手机：13227738764
tel：029-88248339-8803 029-88271418-8803 029-88278313-8803
fax：029-88226004
QQ:302501321
email：kangdaowei@fy-ic.com
msn:fangyuanming2006@hotmail.com
西安科技路10号华澳大厦2401 邮编 710065
本公司代理美国BALLARD公司（BALLARDDTECH Systems）的全线航空总线产品（AFDX664,1553b通信卡、1553b测试仿真卡、Arinc429通信卡、Arinc429测试仿真卡、配套连接组件等）。我公司常年提供1553b和Aringc429总线测试卡及全套配件,1553b专用连接器，1553b耦合器，1553b专用线缆M17-176-00002 ，1553b接插件。处理协议类型（MIL-STD-1553b/a，MIL-STD-1773/1760，AFDX664,STANAG 3838/3910，Arinc429/629，H009，Arinc-561, Arinc-575）等等。
美国BALLARD AFDX664,1553b、Arinc429、CAN、1394等通信卡、测试卡产品
LM-AFDX-1A
LM-AFDX-1B
LP-AFDX-1A
LP-AFDX-1B
LC-AFDX-1A
LC-AFDX-1B
SW-AFDX-CS
SW-AFDX-CP
LP1553-3,LC1553-3,CM1553-3,CM1553-1,PC1553-3,PM1553-1,IP1553-1,VME1553-1.
LP1553-3 PCI接口，最多可以有32个同步终端数，BC/RT/MT功能。
LC1553-3 CPCI接口，实现BC/RT/MT功能，错误注入，终端过滤。
CM1553-3 PCMCIA接口，强大的监控能力，可设计32位编程，支持笔记本电脑。
CM1553-1 PCMCIA接口，实现BC/RT/MT功能，32K x 16存储器，携带方便。
PC1553-3 PC/ISA接口，单/多终端，同时发生BC/RT或者MT，错误注入。
PM1553-1 PC/104接口，实现BC/RT/MT功能，支持MIL-STD-1760
IP1553-1 IndustryPack接口，实现BC/RT/MT，32K x 16存储器，强大的处理器。
VME1553-1 价格低廉，总线控制器,远程终端,监测和模拟器，标准的VME总线接口。
单协议429系列产品:
LP429-3,LC429-3,CM429-1 type II and type III,PC429-2,PM429-1,IP429.
LP429-3 PCI接口，8个429通道，错误注入及检测，自动检测接收通道，监视能力。
LC429-3 CPCI接口，8个429通道，可以设置xRyT,简易的CPCI接口，错误注入。
CM429-1 PCMCIA接口，3或6个429通道，过滤和选择标准信息，同步监测。
PC429-2 PC/ISA接口，4个429通道，传送/接收，时续记录时间标记，成本效益。
PM429-1 PC/104接口，6个429通道，12个配置组件，瞬间电压保护。
IP429 IndustryPark接口，差距定时器，中断，外部触发组件。
ARINC664/AFDX系列：:
PCI、CPCI、PMC三种接口形式，2个端口，以10或100MPbs传输速率，实现BC/RT/MT功能，时间标注，广泛过滤，错误注入检测，双冗余或独立，优化的内置记录和VL，端口处理器，支持不同标准的寻址，使用标准的管理信息库，使用信噪比配置。
The AFDX Family
两个端口以10或100Mpbs传输速率，双冗余或独立，
实现BC、RT、MT，集多项统计(MBI支持),时间标
注,广泛过滤,错误注入,有PCI、CPCI、PMC三种接
口形式,优化的内置记录和VL,端口处理器,使用标准
的管理信息库,使用信噪比配置，产品符合664航空网络协议。
定货信息：
LC-AFDX-1A 以PCI接口的664协议卡，传送接收，总线监控，过滤。
LC-AFDX-1B以PCI接口的664协议卡，传送接收，总线监控，过滤，同时 发生Tx/Ty错误注入。
LP-AFDX-1A以CPCI接口的664协议卡，传送接收，总线监控，过滤。
LP-AFDX-1B以CPCI接口的664协议卡，传送接收，总线监控，过滤，同时发生Tx/Ty错误注入。
LM-AFDX-1A以PMC接口的664协议卡，传送接收，总线监控，过滤。
LM-AFDX-1B以PMC接口的664协议卡，传送接收，总线监控，过滤，同时发生Tx/Ty错误注入。
SW-AFDX-CS
SW-AFDX-CP
多功能协议OmniBus系列产品：
OmniBus PCI/cPCI,OmniBus 429,OmniBus 1553 PMC,OmniBus VME,The OmniBus Family,OmniBusBox
OmniBus PCI/cPCI 多通道，混合协议，采用PowerPC处理器，有扩展温度。
OmniBus 429 可以达到32个429通道，每通道（R/T），错误注入和检测。
OmniBus 1553 PMC 2个1553A/B通道，实现BC/RT或者MT，每个通道可以选择5个不同标准的功能，错误注入及检测。
OmniBus VME 多通道，混合协议，采用PowerPC处理器，有扩展温度。以太网和串行端口 ，可以升级改装。
The OmniBus Family 多通道，混合协议，多平台，采用PowerPC处理器，同步码。
OmniBusBox 多通道，混合协议，采用PowerPC处理器，以太网和USB接口，可以升级改装。
性价比高，BALLARD与目前国外同类产品价格相比价格最低， 拥有多协议卡的开发;灵活性较高。拥有独立的盒式带USB接口的多协议测试卡，方便处理多种总线协议和数据传输。独家拥有664和1773协议的测试卡，对技术研发和创新探索提供可靠测试板卡及配套附件。技术支持力度强，基于Windows平台的C开发工具及Mystic应用程序是免费使用的。同时还提供原厂的全套配件，接口，1553b专用线缆，1－8端子耦合器。如果您对该产品感兴趣或在研发项目中有需求请来电垂询，我将为您提供全套的产品资料和性能介绍
