　     在日常生活中大家或多或少的有这有那的发现和改善，如果我们能把这些发现和改善加以利用，必然在实际生活中为我们添加很多方便。在历年《电子报》中有关水塔自动上水电路不少(历年电子报相关电路)，但普遍存在诸多问题，实用性差：1、电极使用寿命短，电极长期通以直流电所致；2、对于三相电路的缺相保护设计不合理，普遍存在缺相保护不可靠的缺点；3、调试困难；4、无水源缺水报警停机功能，极易出现水泵干抽，甚至烧毁。

     先设计电路，再发现问题，解决问题这是一个必然的过程。我在各位“前辈”的基础上开发出本“自动上水系统”。

     1、性能特点： 普通水塔上水器

 双菱空间的水塔自动上水器

直流电流长期通电到铜（或不锈钢）线端头，端头极容易被电解腐蚀，电极寿命短，对水污染大。
 电极0.25S/33S间隔检测方法，uA级峰值电流，电极寿命长，对水污染极低(请查看一家之言)。

数字IC
 用MCU51作为控制核心，无可调元件，一装即成。

需要联线到水源（水井）进行水位检测，长距离连线，增加了大量的成本，线路长线路的铺设和维护困难。
 不需要联线到水源（水井）进行水位检测，智能探测水源有无水，避免了长距离连线，降低了成本（这就是省钱了）。线路的铺设和维护容易（这就是省钱了）。

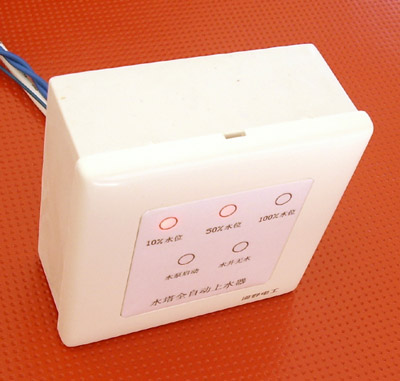

无启动、水井无水、10%水位、50%水位、和100%水位指示
 有启动、水井无水、10%水位、50%水位、和100%水位指示。

电压范围窄，使用普通铁心变压器。
 电压范围宽，开关电源AC100V-AC260V。

每月待机耗电3.5度（依据测试电流计算所得），年耗电42度。
 制电路每月待机耗电仅0.4度（依据测试电流计算所得），年耗电4.8度，省电37.2度（这就是省钱了）。



2、功能概述

水塔内无水自动启动水泵上水，水满自动停止功能

水水源（水井）无水智能检测

无“水井无水”1或10小时重试功能（前次启动出现水源无水，“无水指示”亮，1或10小时后重试）

具可外接“启动/停止”按钮，任意时刻可人为启动或停止水泵（用户自己接线，电路上留有接口）

“无“水井无水”亮时，按“启动/停止”按钮2秒可再次启动水泵

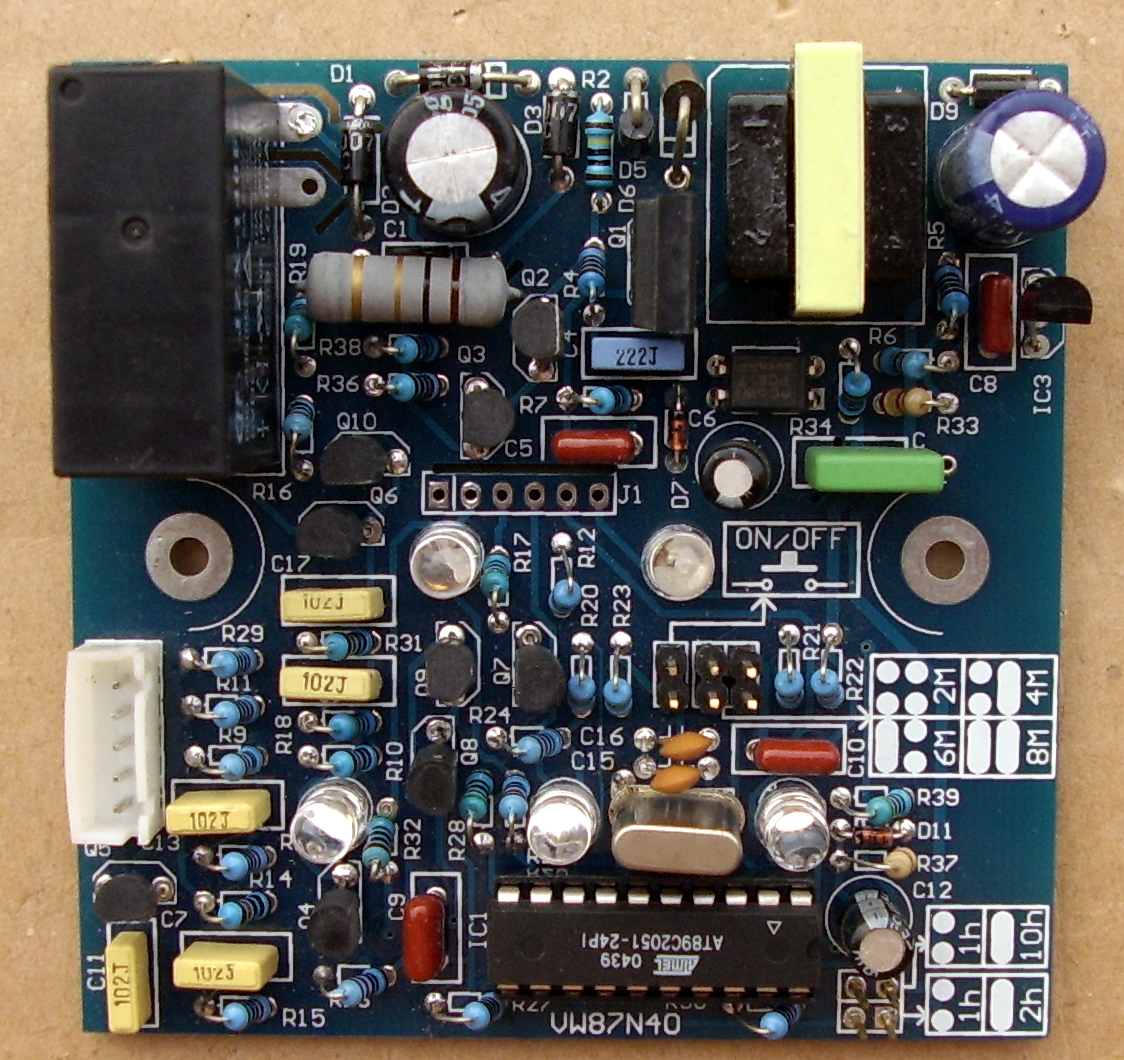

   3、硬件组成

 　

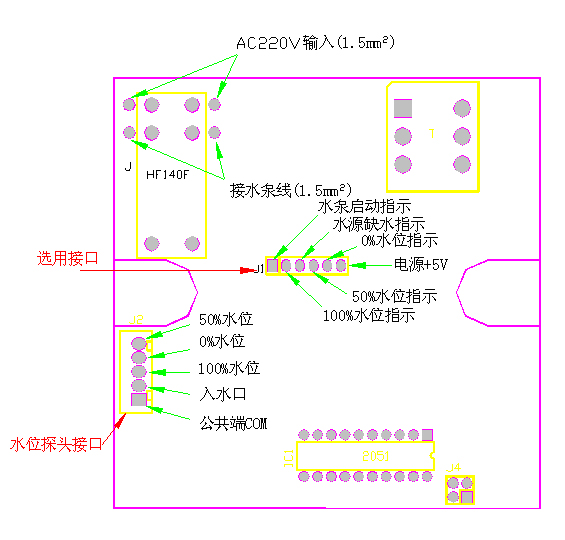

接线原理图（若上图看不清楚，请发E-mail索取）

   4、安装及使用说明

感谢您选用双菱出品的水塔自动上水器，它免人为参与的设计，一切控制全自动实现，您安装了它，再也不用为水塔上水的事情而操心了。

一、       水塔自动上水系统具有以下几大优点

1.        全自动上水系统不需要人为的参与，一切自动完成；

2.        水塔内无水了自动抽水，水满了自动停；

3.        井（水源）内无水智能识别，不会因干抽而烧坏水泵；

4.        可外接“启动/停止”按钮，任意时刻可人为启动或停止水泵；

5.        采用51单片机作为中央处理器，所以性能稳定，工作可靠；

6.        井（水源）内水量智能检测。前次启动出现水源无水，“无水指示”亮，等待1或10小时后再次抽水；

7.        耗电极少，每月仅消耗0.4度电能；

8.        自动实现人工操作与全自动控制，智能识别；

二、       水塔自动上水系统的安装方法

       ！ 勿安装于潮湿的场所，防止淋湿

    ！ 勿安装于高温的场所，防止暴晒

    ！ 勿安装于有腐蚀性气体的场所

    ！ 勿安装于有易燃性气体及物品的场所

！ 勿安装于雷电区域，水塔请牢靠接地

1、 检测线的加长。检测线配线长1米，用户可根据现场自行加长，加长方法：在适当的地方剪断后用所需长度的0.3mm2～0.5mm2的绝缘铜软线一 一对应连接，并做好绝缘处理（可用防水胶带包扎）。

2、水位检测探头的安装。将水位 下限探头安装在水位最低处（10%水位），探头检测点与您要求的水位最低线平齐；将水位上限探头安装在水位最高处（100%水位），探头检测点与您要求的水位最高线平齐 。


   将水源检测探头安装到水塔注入水管上，探头检测点向下以便检测到水流。用户无特殊说明时水源检测探头为φ32PVC直通。

3、电源线、水泵线、水位检测探头线连接图示。

2根红色线：AC220V电源线，对水泵和控制电路供电；

2根深兰色线：水泵线，接到水泵的电源线；

1根白色线：50%水位检测线，有这根线“50%水位”灯才有用。实际使用中此线接不接控制器都可以使用；

1根黑色线：水位下限及10%水位检测线，有这根线“10%水位”灯才有用。实际使用中此线必须连接；

1根黄色线：水位上限及100%水位检测线，有这根线“100%水位”灯才有用。实际使用中此线必须连接；

1根绿色线：水塔入水口检测线，用来检测水泵启动后是否有水到水塔内。实际使用中此线必须连接；

1根棕色线：以上水位检测线的公共端。实际使用中必须连接。

接线原理图请见说明书中附录图。

三、        使用说明

“水泵启动”亮 ---- 水泵正在运行

“水井无水”常亮 ---- 1、水源（井内）无水；2、水泵烧毁；3、供水管道破裂，水不能到达水塔；4、水泵供电故障；

“水井无水”闪亮 ---- 1、供水管道破裂，到达水塔的水量很小，以至在规定时间内水不能注满水塔；2、供水管道堵塞，到达水塔的水量很小，以至在规定时间内水不能注满水塔；3、置于水源内的吸水口堵塞，到达水塔的水量很小，以至在规定时间内水不能注满水塔。

外接的“启动/停止”按钮 ---- 手动 启动/停止水泵

“水井无水”亮时按下“启动/停止”按钮2秒可启动水泵

“10%水位”亮 ---- 水塔内水位在10%以上

“50%水位”亮 ---- 水塔内水位在50%以上

“100%水位”亮 ---- 水塔内水位在100%以上，水塔满水。
