SRWF-501型微功率无线数传模块是上海桑锐电子科技有限公司采用高效FEC前向纠错技术结合高性能的无线射频IC CC1020, 以及高速微处理器相结合开发出的一款无线通信模块， 可与SRWF-505、SRWF-506、SRWF-507、SRWF-508进行无线通信。该无线通信模块具有很强的抗干扰能力, 全透明传输, 体积小,功耗低传输距离远的特点, 客户使用时不需要任何编码技术。

使用条件: 性能参数： 型号 SRWF-501
中心频率 433MHZ/868MHZ/915MHZ
频率范围 429~438MHZ
信道数 8/16/32信道可选
调制方式 GFSK
通信距离(开放环境) >  800米
功能 双向半双工通信
波特率 1200/2400/4800/9600/19200bps/38400bps/76800bps
接口方式 TTL串口/RS232/RS485
发射功率 +10mW/10dbm
接收灵敏度 -118dbm
通信数据格式 8N1/8E1/8O1可调
工作电压 +3.0V~+5.0V
发射电流   < 40mA
接收电流   < 20mA
休眠电流   < 20uA
工作温度 -25℃~80℃
工作湿度 10%~90%相对湿度 无冷凝
尺寸 47x26x10mm
型关型号 SRWF-505、SRWF-506、SRWF-507、SRWF-508

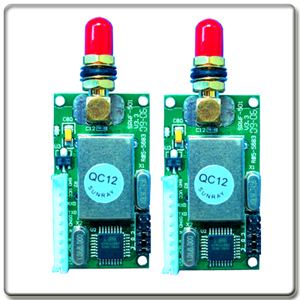

     产品图片和外形:



      接口说明:

序号 接口说明 连接终端接口 备注
1 GND电源 模拟地
2 电源DC +3.0V…+5.0V
3 RXD/TTL 串行数据接收端  TTL TXD
4 TXD/TTL 串行数据发射端  TTL RXD
5 SGND 信号地  模拟地  可与电源地相连
6 A(TX)  A(RX) RS-485的A RS-232的TX
7 B(RX)  B(TX) RS-485的B RS-232的RX
8 SLP 休眠控制 （输入） TTL 休眠信号 低有效t>  15ms
9 RESET 复位 （输出） TTL 唤醒信号 负脉冲唤醒 >  1ms

主要功能特点: 产品特点:
1.微发射功率:最大10dbm（10mW）的发射功率。

2. ISM频段工作频率，无需申请频点。
载频频率429-438MHz，也可提供315/868/915MHz等载频

3.高抗干扰能力和低误码率。
基于FSK的调制方式，采用高效通信协议，在信道误码率为10-2时，可得到实际误码率10-5～10-6。

4.完善的通讯协议。

5.传输距离远。
在视距情况下，天线高度>  3米，可靠传输离距>  800m（BER=10-3/1200bps）。

6.透明的数据传输。
提供透明的数据接口，能适应任何标准或非标准的用户协议。自动过滤掉空中产生的噪音信号及假数据（所发即所收）。

7 .多信道，多速率。
SRWF-501型模块标准配置提供8/16/32个信道，根据用户需要，可扩展到32信道，满足用户多种通信组合方式的需求。SRWF-501型模块可提供1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、76800bps等多种通信波特率，并且无线传输速率与接口波特率成正比，以满足客户设备对多种波特率的需要。

8 .双串口，3种接口方式。
SRWF-501型模块提供2个串口3种接口方式，COM1为TTL电平UART接口。COM2由用户自定义为标准的RS-232/RS-485接口（用户只需要拔/插短路器再上电即可改变接口类型）。

9 .高速无线通讯和大的数据缓冲区。
可1次传输无限长度的数据，用户编程更加灵活。

10 .智能数据控制，用户无需编制多余的程序。
即使是半双工通信，用户也无需编制多余的程序，只要从接口收/发数据即可，其它如空中收/发转换，网络连接，控制等操作，SRWF-501型模块能够自动完成。

11.低功耗及休眠功能。
接收电流  <20mA，发射电流  <40mA,休眠时电流仅为  <20uA（波特率=1200bps）。

12.高可靠性，体积小、重量轻。
采用高性能单片处理器ATMega8L,外围电路少，可靠性高，故障率低。

13.两种接口收发等待时间。
可设置的接口等待时间使用模块既能用于高速用户设备（如DSP系统）也可适用低速系统（如51系统）。

14.看门狗实时监控。
ATMega8L的看门狗监控内部功能，改变了传统产品的组织结构，提高了产品的可靠性。
