 [原创]2.4G无线视频传输方案
2.4G无线视频传输方案
一、方案概述
低分辨率视频传输应用，针对QVGA（320*240）分辨率以下的低速率无线视频传输。主要应用在可视门铃，婴儿室内监视以及小尺寸显示屏短距离无线视频传输。特点是射频部分开发简单，软件实现很快，而设计者可将精力放在上层应用的开发。
二、方案原理
1. 方案由视频采集发送端和视频接收端组成。
2. 视频发送端采用ARM7控制器，获取摄像头（320*240,QVGA）采集到的视频数据，进行视频压缩，然后控制UM2455收发芯片将数据发送出去。
3. 视频接收端采用ARM7控制器，将UM2455接收到的数据解压缩，视频解码，送到LCD屏上。
4. 目前成功案例：可视门铃，婴儿室内监控。

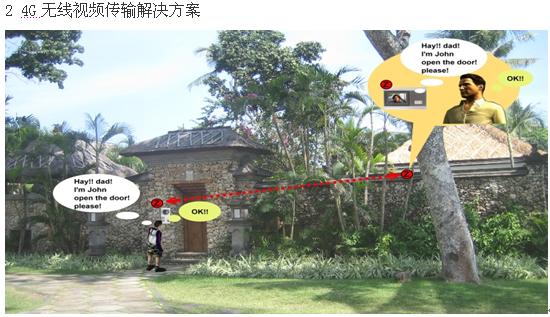

三、方案图示


此主题相关图片如下：

四，方案特点
1. 解决家庭烦恼，预防紧急事情，并对身体无辐射危害。
2. 性能：功耗小，最高速率达625Kbps，传输距离200-300米，2-3秒传送一幅图片。
3. 带天线射频模块，开发简单，体积小，产品外观可小巧精致，易受客户青睐
4. 接收端可做成USB端口连接电脑。方便携带，电池供电，无需数据线。
5. 可开发一对多产品，价格便宜，可双向通讯，方便增加产品附加功能，以及防丢器附加产品
五，方案设计

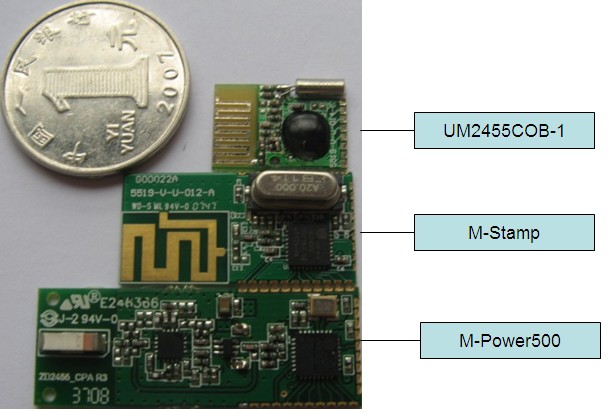

2.4G RF芯片UM2455 是UBEC推出的ZigBee芯片Cost down版本，UM2455采用直接序列展频技术(DSSS)来避免2.4GHz ISM频带上日益严重的电波与噪声干扰,更具有CSMA/CA防碰撞机制进一步提高通讯稳定性。UM2455具有AES128加密功能。为客户提供一个稳定、高性能、简易设计、低价的RF解决方案。为避免客户RF开发能力不足的担忧，UBEC推出UM2455相关RF模块，客户可专心处理协议，大量缩短开发时间。可提供UM2455相关产品如下：
1，UM2455 QFN封装芯片
2，100米距离QFN UM2455射频模块
3，100米距离COB UM2455射频模块
4，500米距离QFN UM2455射频模块

可向ansen@lustech.com.cn索取进一步资料

此主题相关图片如下：
