楼 主:优游青春 2007年4月23日14:11

 我的adc0816怎么不能正确采集数据呢?大家给指导一下是什么原因呢?
adc0816共16个通道,采集的基准电压为0v,5v;也就是0到5v对应采集后转换的值为00H到FFH,但是我采集出来的值为什么胡乱对应呢?比如3v应该对应99H,而我的却对应F1H.


第2楼:优游青春 2007年4月23日14:14

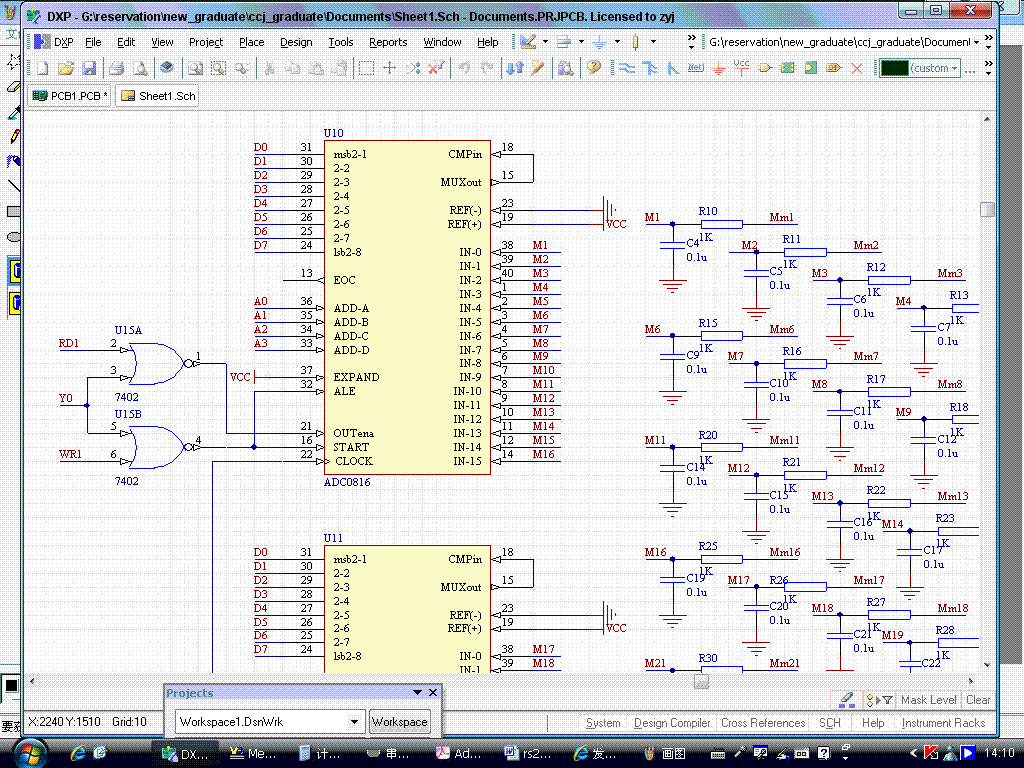

 这是我的adc0816连接图大家看正确吗?

此主题相关图片如下：

哈哈,是D0-D7顺序接反了,这个问题我解决了!不过还问问各位大哥:一.为什么偏移会这么大啊,比如5v应该对应FFH,而我采集进来后5v对应的只有F0H;3v应该对应99H,而我的三伏对应的是90H;
二.为什么不能实时采集数据呢?当我的数据输入端电压变化时,得等上很长一段时间,才在输出端显示出对应的转换结果.不知是因为采集的频率太高,采集的点数就多,所以当我输入端变化时,前面时刻采集的数还在继续显示出来,还是另有其他原因呢?
