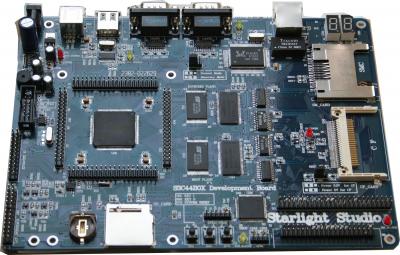

此主题相关图片如下：

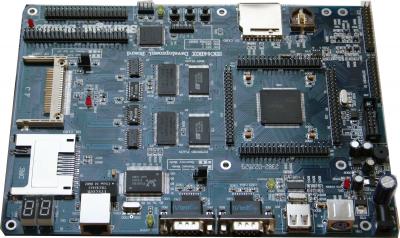

此主题相关图片如下：

硬件特性：

硬 件 部 件  功 能 描 述  备 注
主处理器 Samsung S3CS3C44B0X  ARM7内核，主频最高可达72MHz，商用级
FLASH 2*1M16bit NAND Flash用户可自行更换大容量NOR FLASH 4M
SDRAM  SDRAM，2*4M16bit
LCD接口 LCD显示接口 4 位和8 位数据总线的液晶模块，黑白、四级灰度、16 级灰度、256 色液晶均可使用，最大支持256 色640×480 STN 液晶模块；
LED LED 2 个7 段LED 数码管，支持16 位数据锁存
IDE IDE接口 支持ATA、ATAPI及兼容设备，最多可支持2个设备
CPLD Xilinx CPLD CPLD JTAG 编程接口: 采用XILINX 规模可编程逻辑CPLD 芯片对所有外设进行控制
UART 2个标准串口接口 2个，RS232电平，波特率高达115200bps，并内置16Byte FIFO，兼容Irda1.0 规范。
JTAG 14PIN JTAG 标准接口 和ARM SDT 兼容
IIS 一个IIS接口
以太网 10Mbps以太网接口 芯片型号：RTL8019AS
SIO 1个SIO接口
EEPROM 2Kbit
ADC 8 通道10bit ADC，100KSPS
USB Slave 支持USB从方式通信 USB Slave接口
RTC 为系统提供实时时钟基准 外接后备锂电池，只有4uA消耗电流
Watchdog 用于提高系统抗干扰性能 CPU内嵌
PWM 4 通道PWM 输出
用户扩展IO、中断口
音频放大电路：支持PWM 音频输出
键盘接口 1个
触屏接口 触屏接口
CF卡 1个
SMC卡接口 1个
SD卡接口 1个
电源 系统供电 标准配置5V 2A开关电源
复位按钮  3个 一个系统复位按钮，2个普通按钮
外型尺寸 230×160 单位： 毫米

　
软件特性：

软 件 部 件  功 能 描 述 备 注
Jtag烧写Flash 通过Jtag口烧写NOR Flash 和本网站提供的Jtag调试器配套
BIOS 网络下载  通过网络下载到SDRAM运行，或者写入FLASH
其他功能 遇到用户FLASH中程序，如uCLinux
操作系统 uCLinux
Kernel 2.4.20
VxWorks 提供VxWorks BSP(本站主推VxWorks)
uCOS uCOSII V2.72(带GUI)
NUCLEUS NUCLEUS for S3C44B0
设备驱动程序 UART驱动 串口通信
USB驱动 USB设备驱动
IDE驱动 支持IDE读取FAT格式
LCD驱动 Frame Buffer操作代码，uC/GUI演示BIN文件
触摸屏驱动 触摸屏输入
SMC卡驱动 SMC卡支持
CF卡驱动 CF卡支持
按键程序 中断模式
调试工具 ADS
ADS1.2 DEMO
JTAG调试工具 支持AXD在线调试，配合wiggler使用

文档清单：

部 件 编 号  部 件 名 称
1 完善的系统硬件原理图－pdf
2 详尽的指导说明书
3 系统所用相关器件资料
4 相关开发资料

产品配套清单：

部 件 编 号  部 件 名 称
1 星光44B0高级开发板一块
2 标准交叉串口线一根
3 标准网线一根
4 简易JTAG调试器Wiggler一块
5 20线JTAG电缆一根
6 14线JTAG电缆一根
7 20针转14针JTAG转接头
8 标配5V/2A开关电源一块
9 配套光盘一张
