楼 主:优游青春 2007年3月13日21:43

 [求助]:这是怎么回事，请高手们指点迷津！

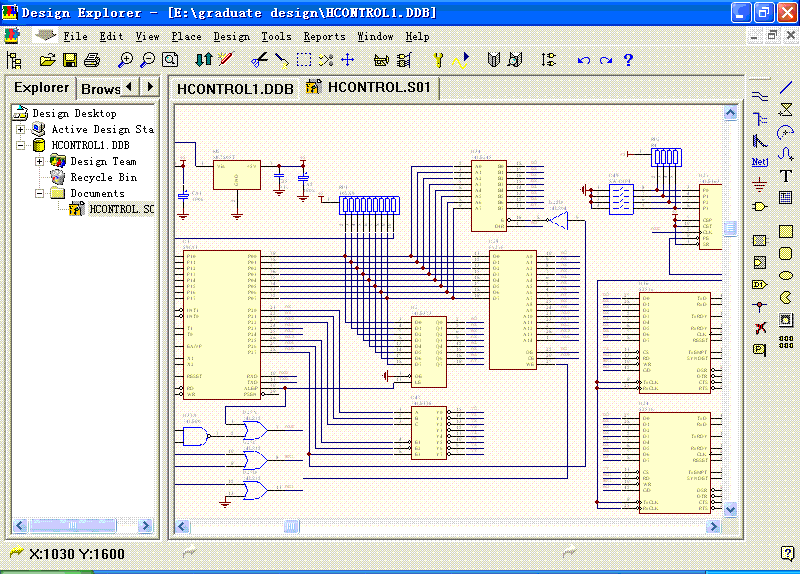

我用8251扩展串行通信，如副图，这是一块好的板子，功能正确，但是当我现在将图中的74138，74163和74373集成在cpld后（其他逻辑关系未变），从89C52的P0口送不出数据来，也就是P0口，以及74245的D0~D7用示波器根本没波形，或者只有毛刺。而同样 的程序在原来的板子中却有正确的波形。（注：74245，7432，7400没有集成在cpld中，用示波器检查74163输出也正确）
大家说说这是什么原因啊，好长时间了，都没有查出。难道是74138，74373集成在cpld后，产生竞争的原因吗?
此主题相关图片如下：


第2楼:优游青春 2007年3月14日12:33

 [求助]怎么没人回答呢？[讨论]
哈哈，原来是74245画反了！
