楼 主:彤心依旧 2007年4月6日09:10

 帮帮小妹！大家帮忙看看我搭建的10mA恒流源电路
使用MAX6033串联型电压基准，初始精度0.04%，温度特性7ppm/°C,最大能够产生15A的电流，2.7～12.6V电压范围。我使用一个精密电阻R1＝250欧，这样在OUT端和地端的电压为2.5V,所以就能够产生一个恒定的10mA电流输出(2.5V/250欧)。由于电源电压为5V，所以负载电压最大为5V-2.7(6033能够工作最小电压)=2.3V,由于10mA电流，也就是说负载电阻最大为230欧姆。不知道我的分析对不对？还是否有必要像我13楼发布的那样加个运放？那个运放是干嘛用的呀？请各位哥哥指正。也请大家帮忙给一个电路。要求精度0.1%，5V供电，负载接地，0mA
uploadfile/2007-4-6_9-7-36_56.jpg[/upload]
下图是MAX6033手册给出的精密电流源电路，，它给出的是精密电流源电路，电路特点好像和TL4431搭建的恒流源电路类似，是并联的。我上边给出的恒流源电路是串联的，是不是我错了？但是我想它给出的是电流源电路，而我的是恒流源电路，还是不一样的吧。恒流源电路和电流源电路有什么区别呢？

此主题相关图片如下：
[upload=jpg]


第2楼:彤心依旧 2007年4月6日09:13

 图片有问题
上面的图竟然没有显示出来，显示的是我自己画的。

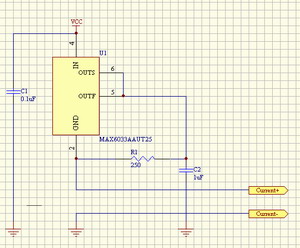

我自己画的恒流源

此主题相关图片如下：

手册给出的电流源

此主题相关图片如下：
