 [推荐]C8051f700开发板
1．概述
C8051F700DK是为在校学生和单片机爱好者开发的一款单片机开发板,也可作为工程人员开发参考之用。本学习板采用美国Silabs公司的C8051F700作为核心控制器,指令集与MCS51兼容，是学习C8051F系列单片机入门级MCU。我们针对C8051F700单片机片上的全部资源，编写了所有功能的测试程序，对该单片机的性能做了全面的测试评估，使用方便。

2. C8051F700单片机主要特性
􀁹  高速流水线结构的8051 兼容的CIP-51 内核可达25MIPS
􀁹  全速非侵入式的在系统调试接口片内
􀁹  10位500 ksps单端测量AD，片内有16路测量通道和内置温度传感器
􀁹  高精度24.5 MHz内置晶振
􀁹  16K 字节可在系统编程的FLASH 存储器
􀁹  512 256+256 字节的片内RAM
􀁹  硬件实现的SPI SMBus/ I2C 和UART 串行接口
􀁹  4个通用的16 位定时器
􀁹  32通道电容触摸式传感器
􀁹  具有3个捕捉/比较模块的可编程计数器/定时器阵列
􀁹  片内看门狗定时器VDD 监视器和电压基准
􀁹  内置电压比较器
􀁹  54个通用IO口
3．本学习板主要资源
（1）MCU 为美国Silabs 公司C8051F700，16KB FLASH、(256+256)B RAM、最高25MIPS 执行速度；
（2）外扩32KB SRAM(选用IS62LV256,速度45ns)，外扩SPI 方式512KB FLASH（SST25VF016B）；
（3）4 路10 位AD 输入，AIN1 到AIN4 输入信号量程0～+16.5V，其他量程输入电压可通过更改分压电阻实现；
（4）8个电容触摸式按键，蜂鸣器，3个LED 功能指示灯指示；
（5）1 路标准RS232 通讯接口；
（6）IIC 接口的EEPROM AT24C02(可选更大容量的EEPROM)；
（7）IIC接口的RTC时钟，选用PCF8563, 带停电保护功能；
（8）CH372 USB 从机通信；
（9）LED指示灯实现PCA（PWM功能）的使用；
（10）电位器调节实现1路比较器接口使用实验；
（11）1602C型液晶显示，并提供T6963、SED1335液晶接口；
（12）外扩总线接口；
（13）C8051F700 上的所有资源对用户开放；
（14）+5V 供电；

4．学习板软件例程
（1）. Delay: 软件延时程序，利用软件进行延时操作。
（2）. IO: IO信号输出控制程序。

（3）. Keyled: 键盘读取及LCD液晶显示程序。
（4）. IIC_EEPROM: IIC接口EEPROM(AT24C02A, 容量256字节)读写程序。
（5）. IIC_RTC: IIC接口实时时钟(PCF8563)读写程序。
（6）. PWM: PWM信号输出控制程序。
（7）. RS232: RS232串行数据通信程序。
（8）. ADC: ADC采样转换及数据处理液晶显示。
（9）. Timer: Timer2、Timer3计时程序。
（10）. SPIFLASH: SPI接口FLASH(AT25F512, 容量512K)读写程序。
（11）. XDATA: 测试外扩XRAM程序。
（12）. Compararator: CP0应用程序。
（13）. USB: CH372 芯片应用程序。

5．学习板配置：
 (1) C8051F700DK开发板1块；
  (2) 交叉串口线1条；
(3) USB电源线1条；
(4) 资料光盘1张；
光盘内容：
1) C8051F700DK使用手册；
2）C8051F700DK原理图(PDF文件)；
3）实验程序源码（C语言）；
4）C8051F700DK主要元器件资料；
5）KEIL C51 V8.02开发软件（2K代码限制）；
6）其它相关资料；

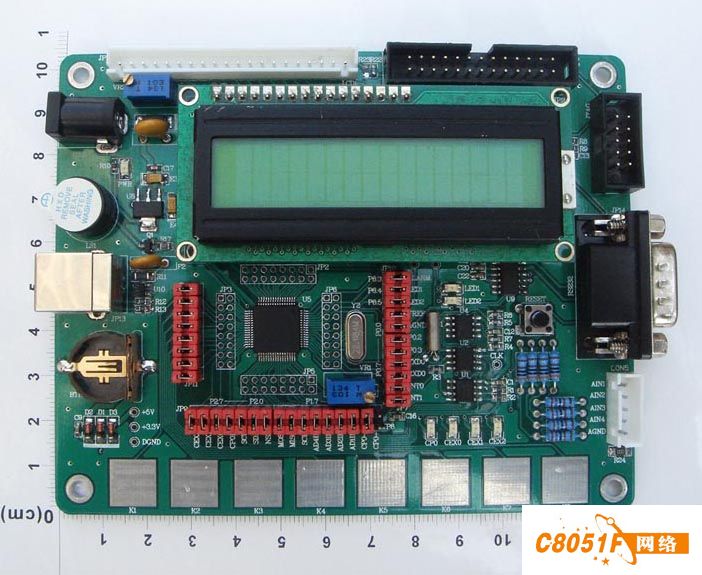

此主题相关图片如下：
