 支持WINCE5.0和1024×768分辨率的ARM9开发板

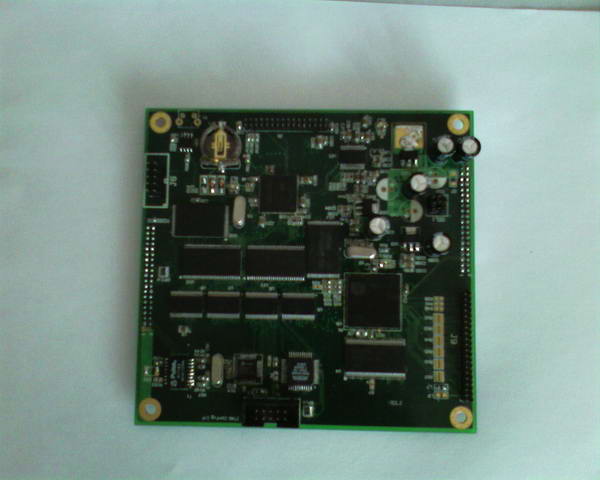

此主题相关图片如下：

IDTARM-2440是由杭州英达特嵌入式科技（Hangzhou INDUSTECH Embedded TechnologyCo.Ltd ）于2005年自主研制成功的一款功能强大的嵌入式工控主板，CPU采取400MHz的ARM9工业级芯片，同时配上一款2D图形加速芯片，从而支持最大分辨率是1280×1024的VGA/TFT LCD或者监视器，板载100M以太网接口支持上网HTTP等协议浏览,同时也支持在线MPEG1.MPEG4等不同格式的多媒体文件播放，全部芯片都采用了工业级，整体设计紧凑，性能稳定，是当前低功耗工业现场替代X86的最佳产品选择，具体特性如下：

1.        CPU: 400MHz ARM9 工业级芯片，内部集成看门狗电路和RTC时钟，功耗极低，在满载情况下，最大功耗仅为500mW。

2.        内存：最大支持256MB，一般配置为64MB或者128MB两种选择，采取板载贴片方式，在机器震动情况下，不会松动，性能十分稳定。

3.        FLASH: 最大可以扩展为4GB的NAND flash，一般配置为64MB或者128MB两种。可供用户实际使用为32MB或者96MB（WINCE镜像占用27MB~32MB）

4.        2D显卡加速：板载一个2D图形加速显卡，支持最高为1280×1024宽频分辨率的VGA/TFT显示器，一般配置为1024×768，场频为85Hz。显卡本身支持平板显示器（TFT/STN），规格可以从320×240分辨率到1024×768不等）

5.        网络：板载100M以太网自适应高速网卡，支持TCP/IP协议，最高流量可达80Mbps，支持网络点播MPEG1/4等动态图像。

6.        操作系统：支持Windows CE5.0和Windows CE。NET两种

7.        注册表：支持在线修改注册表功能。

8.        看门狗：支持片内看门狗电路（软件驱动）

9.        电源监控：支持在5V的在线电源监控

10.     温度监控：支持工业现场的温度控制。

接口如下：

1.        1个VGA接口，支持1024×768分辨率

2.        1个RJ45接口，支持100M以太网数据传输和上网功能

3.        2个TFT接口，一个最高支持1280×1024，一个支持最高是800×600分辨率

4.        1个4线触摸屏接口（带有背景灯光可调）

5.        4个RS232串口（其中2个是5线Modem串口）

6.        3个USB 主接口，支持USB1.1协议

7.        1个USB从接口，支持ActiveSync。

8.        1个RS485接口，带有高速光偶隔离

9.        1个双通道立体声AC’97接口

10.     1个SD/MMC接口，支持大容量，高速SD卡。

11.     1个复位按钮

12.     1个5V稳压电源输入接口

主板具体工业参数：

1.  功耗：最高功耗：3.5W/h

2.  重量：450g

3.  大小：120mm×105mm

4.  适应温度：-20～75摄氏度

5.  适应湿度：5％～95％无冷凝。

6.  抗冲击：10G（P-P-T）

7.  颜色：蓝色/绿色两种

应用场所：

多媒体终端、工业现场监控、车载电脑、GPS导航、车载导航、掌上电脑（修改PCB）、教学网络多媒体终端、网络控制终端等各种应用场所。

开发板WINCE软件：

1）WINCE5.0 BSP全套源代码和驱动程序（包含SM501源代码）

2）WINCE.NET BSP全套源代码和驱动程序（包含SM501源代码）

3）电路原理图以及各类参考设计原理图。（OrCAD格式或者PDF格式）
