 低功耗嵌入式工控主板

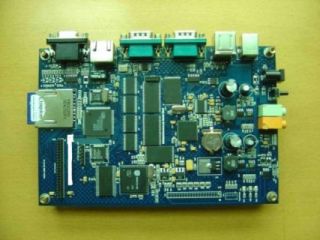

此主题相关图片如下：

嵌入式超低功耗工控主板IDTARM-2440
IDTARM-2440是由杭州英达特嵌入式科技（Hangzhou INDUSTECH Embedded TechnologyCo.Ltd ）于2005年自主研制成功的一款功能强大的嵌入式工控主板，CPU采取500MHz的ARM9工业级芯片，同时配上一款2D图形加速芯片，从而支持最大分辨率是1280×1024的VGA/TFT LCD或者监视器，板载100M以太网接口支持上网HTTP等协议浏览，全部芯片都采用了工业级，整体设计紧凑，性能稳定，是当前低功耗工业现场替代X86的最佳产品选择，具体特性如下：
1. CPU: 500MHz ARM9 工业级芯片，内部集成看门狗电路和RTC时钟，功耗极低，在满载情况下，最大功耗仅为500mW。
2. 内存：最大支持256MB，一般配置为64MB或者128MB两种选择，采取板载贴片方式，在机器震动情况下，不会松动，性能十分稳定。
3. FLASH: 最大可以扩展为4GB的NAND flash，一般配置为64MB或者128MB两种。可供用户实际使用为32MB或者96MB（WINCE镜像占用27MB~32MB）
4. 2D显卡加速：板载一个2D图形加速显卡，支持最高为1280×1024宽频分辨率的VGA/TFT显示器，一般配置为1024×768，场频为85Hz。显卡本身支持平板显示器（TFT/STN），规格可以从320×240分辨率到1024×768不等）
5. 网络：板载100M以太网自适应高速网卡，支持TCP/IP协议，最高流量可达80Mbps，支持网络点播MPEG1/4等动态图像。
6. 操作系统：支持Windows CE5.0和Windows CE。NET两种
7. 注册表：支持在线修改注册表功能。
8. 看门狗：支持片内看门狗电路（软件驱动）
9. 电源监控：支持在5V的在线电源监控
10. 温度监控：支持工业现场的温度控制。

接口如下：
1. 1个VGA接口
2. 1个RJ45接口
3. 2个TFT接口，一个支持1024×768，一个支持最高是640×480分辨率
4. 1个4线触摸屏接口（带有背景灯光可调）
5. 4个RS232串口（其中2个是5线Modem串口）
6. 3个USB 主接口，支持USB1.1协议
7. 1个USB从接口，支持ActiveSync。
8. 1个RS485接口，带有高速光偶隔离
9. 1个双通道立体声AC’97接口
10. 1个SD/MMC接口，支持大容量，高速SD卡。
11. 1个复位按钮
12. 1个5V稳压电源输入接口

主板具体工业参数：
1. 功耗：最高功耗：3.5W/h
2. 重量：850g
3. 大小：120mm×105mm
4. 适应温度：-10～75摄氏度
5. 适应湿度：5％～95％无冷凝。
6. 抗冲击：10G（P-P-T）
7. 颜色：蓝色/绿色两种
