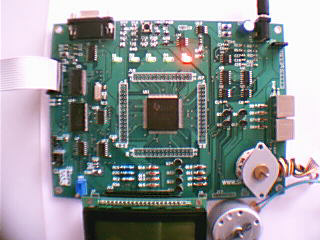

SHX-DSP2407开发板
技术支持

【系统简介】
    本套件是一套基于TMS320LF2407A DSP的学习开发平台，将2407的功能发挥的淋漓尽致，用户手册详实易懂，是初学者学习2407的首选之品。是客户从单片机升级到DSP的最佳选择！
【系统资源】
DSP处理器TMS320LF2407A ，最高工作频率40MHz；
DSP芯片内置2.5k×16 bit SRAM；
DSP芯片内置32k×16 bit FLASH，利用烧写插件可以方便的固化用户程序；
外扩32k×16 bit 的程序RAM，32k×16 bit 的数据RAM；
DSP所有功能引脚引出，120 pin；
程序、数据、IO均能独立寻址64k；
监视用LED发光管一个（红色）；
按键1个，可以做控制用；
I/O输入输出模块――按键控制4个LED（绿色)；
SCI模块――RS232通讯接口电路；
SPI_DA模块――4路8位串行D/A输出；
A/D转换模块――2路10位A/D采样（可扩展到16路），可以通过跳线选择利用DA输出作为输入信号源或者外部输入作为信号源，方便用户进行调试；
CAN模块――CAN总线收发器，可配合我们的CAN-232转换器快速组建CAN网络；
PWM模块――PWM控制微型直流电机正反转，提供防反插接口；
支持步进电机，提供防反插接口，基本驱动代码；
支持T6963控制器128×64图形液晶，提供基本驱动演示代码；
支持SEED1520控制器16×2字符液晶，提供基本驱动演示代码；
液晶背光电源可以通过跳线选择是外部输入或板子提供；
专用复位芯片，保证可靠复位；
提供+5V、3.3V、GND、CLKOUT等主要信号的测试点，方便用户调试；
提供一个+5V对外供电输出接口，可以给外接扩展板进行供电，方便用户调试；
提供四个固定孔，方便用户安装固定；
提供直流电机和步进电机的固定孔，方便固定电机；

【扩展接口】
DC+5V外部电源输入接口；
IEEE 1149.1标准JTAG接口；
120 pin全部功能引脚通过插座引出，用户可以扩展使用；
RS232标准DB9接口插座；
4路D/A输出接口插座；
2路A/D输出接口插座（可扩展到16路）；
CAN总线接口插座；
直流电机接口；
步进电机接口；
12232液晶接口；
T6963控制器128×64图形液晶接口；
液晶背光电源外部接口，可以通过跳线选择；
+5V对外供电输出接口，方便用户给给外接扩展板供电；
TS1602液晶显示器接口；
PS2接口；
