 ARM强大CPUEP9315
借助稳定、可靠的单板电脑产品，可以大大节省研发费用、缩短产品上市时间以及降低产品生命周期的维护成本。英贝德公司的EAC0923单板电脑采用美国cirrus公司EP9315处理器，提供丰富的功能和可定制的解决方案，适应于工业控制、人机界面、仪表仪器、医疗、监控等应用领域。

EP9315芯片介绍
EP9315是高度集成的ARM9 CPU，其有先进的200兆赫 ARM920T处理器，支持Linux®、Windows®CE和其它许多嵌入式操作系统的存储器管理单元（MMU）。ARM920T 的32位微处理器结构带有一个5阶管线，可以极低的功耗提供优异的性能。

16KB指令高速缓存和16KB数据高速缓存可为现有的程序和数据提供零等待时间，或者也可被锁定，以确保对关键指令和数据的无延迟存取。对于那些具有指令存储器大小限制的产品，ARM920T的压缩型Thumb指令集有助于空间的充分利用和外部指令存储器使用的最大化。

MaverickCrunch™协处理器进一步增强了ARM920T 内核的性能。这一协处理器显著的提高了ARM920T 的单/双精度整数及浮点处理能力。

EP9315内置IDE控制器，控理器可直接与硬盘，CD驱动器和DVD驱动器等多种硬件相连，极大地降低系统成本和主板所占空间。

EP9315内置2维画面加速器，通过块拷贝，块填充，划线，以及位处理提高性能。其支持1024 x 768 (XGA) 的分辨率。EP9307的用户界面功能还包括触摸式屏幕，数字键盘以及高品质音质 (SPI, I²S, 和 AC ‘97)。

MaverickKey™独特的硬件编程ID是解决网上内容和电子商务安全问题的一个可行方案。MaverickKey 为OEM厂商提供了一种新方法，为硬件赋予特定硬件ID，比如分配给SDMI (安全数字音乐计划)或其它数字版权管理机制的ID。

EP9315内置一个高性能1/10/100 Mbps以太网媒体存取控制器（MAC），以及外部接口，可连接SPI、I²S音频、Raster/LCD、IDE存储外设、小键盘和触摸屏等。该器件还集成运行速度为 12 Mbps 的三端口USB 2.0全速主机和三个UART。

EAC0923特点
n 类型功能参数处理器CPUEP9315，ARM9，200MHz
n RAM——SDRAM 64MB（可选32～128MB，默认配置为64MB）
n ROM——NorFlash32MB（可选8～64MB，默认配置为32MB）
n I/O接口：
u TTL电平COM1：9线RS232
u COM2：RS232（或TTL或IrDA）通信接口或RS232
u COM3：3线RS232
u EX_COM：2路RS232（或4路TTL）；
n CANBUS：2路CAN通讯支持，提供外部高可靠隔离保护支持
n 10/100Mbps以太网络
n USB Host 2路
n 显示设备：LCD接口，支持最大分辨率1024×768像素，颜色位数18位
n 输入设备：触摸屏幕—4线电阻式，阵列键盘—8*8矩阵键盘
n 存储扩展：CF卡支持热插拔，IDE笔记本硬盘接口控制
n 6个独立GPIO，16个扩展GPIO
n 总线扩展：SPI总线扩展
n 面板接口：复位键复位按钮（接口引出形式），指示灯电源，硬盘、网络指示灯（接口引出形式）
n 其它配置：
u 板上独立看门狗控制器
u 独立实时高精度时钟模块设有备用电池
u 指示灯(LED)CPU状态指示灯，电源指示灯
u 电源：标准计算机AT电源输入，12V和5V (±5%)

软件
n OS支持：Linux 2.6 or WinCE 5.0
n 开发工具：ARM GCC(Linux)  or  Microsoft eVC/Visual Studio(WINCE)

应用参数
n 工作温度-45℃～85℃（最大）
n 工作湿度5%～95%
n PCB尺寸96mm×90mm

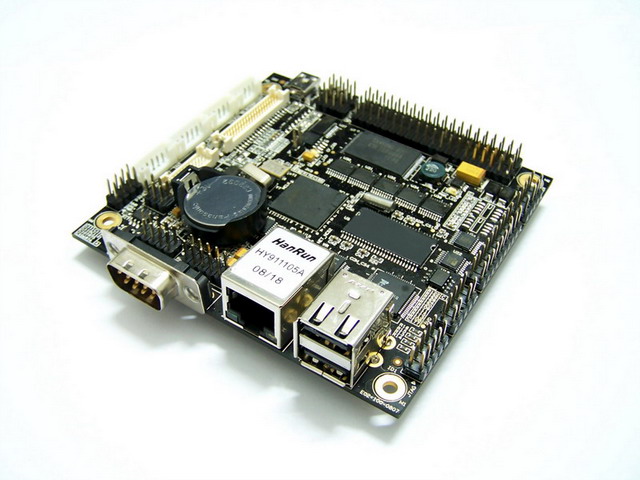

此主题相关图片如下：
