凌动工控主板 hoto-945GSE
宏拓Hoto-945GSE该主板采用Intel 945GSE+ ICH7-M芯片组，主板采用mini-ITX板型设计，嵌入了一块双核Intel Atom N270处理器 主频1.6GHz，521K二级缓存533MHz前端总线，性能方面应该可以胜过早期的奔4处理器，而TDP仅为2.5W
945GSE+82801GBM(ICH7-M)的南北桥搭配设计，北桥内部集成Intel Graphics Media Accelerator 950图形处理器，拥有双核心频率，像素填充率为1.6 GP/s。它具有高品质的3D设置，Intel 集成图形处理器是没有顶点处理单元的，这部分需要由CPU 来完成。GMA950提供了高品质的材质贴图单元，它提供了VLD/iDCT允许双倍Intel高精度MPEG回放
特点：板载12V电源输入接口，兼容ATX电源接口。固态硬盘：可板载固态度硬盘4G/8G    显示接口：VGA+LVDS+TVOUT 支持宽屏高清

--------------------------------------------------------------------------------

产品特性：

·芯片：Intel 945GSE + ICH7M芯片组
·CPU：Intel ATOM N270 1.6GHz系列处理器
·PCI：1*PCI 插槽
·PCIE：1*MINI PCIE 插槽
·CF卡：1*CF卡插槽 可根据要求板载固态硬盘子4G/8G
·内存：笔记本DDRII 667MHZ内存
·板载：GMA950显示核心，支持DX9.0C
·VGA：VGA接口,最大支持2048×1536
·TVOUT：提供1个TVOUT接口
·LVDS：提供1个LVDS接口
·硬盘接口 ：ICH7，提供2*Serial ATAII端口
·声卡： 6声道音效控制，2*1000M网卡

系统：
● CPU：Intel(R) 凌动N270 Atom , 1.6GHz, 533MHz FSB
● 二级缓存：2M
● 系统芯片：Intel(R) 945GSE + ICH7M
● BIOS：Award BIOS, ACPI supported
● 电子盘：1个Type II型CF卡插槽
● 系统内存：1DDR2 SODIMM socketl，最大1G
● 看门狗：256级
I/O接口：
● SATA/IDE接口：1×个IDE接口，2×SATA-II接口
● USB接口：6个USB2.0接口
● 并口：1个并口，支持SPP/EPP/ECP模式并具有防静电有保护功能
● 串口：4个串口，3×RS232接口  1×R422 485接口
● DVI接口：DVI Chrontel CH7307  DVI port on board

网络 ：
● 芯片组：2 ×PCI-E Gigabit LANPin header for RJ-45
● 速度：1000Mbps
声卡：
● AC’97声卡，支持MIC-in/Line-in/Line-out
● Built-in Intel(R) High Definition AudioALC 662

显示芯片：
● 拥有Intel图象媒体加速器950核心,兼容Windows Vista Premium,和Chrontel CH7307 DVI加速器 支持VGA、CRT显示界面
● LVDS  TFT 18Bit 接口

--------------------------------------------------------------------------------

机构与环境
● 尺寸：170mm x170mm
● 供电方式：DC Power  +12V DC-in 或ATX
● 功耗：+12V 0.5A 或ATX
● 工作温度：0°C~60°C (32°F~140°F)
● 储存温度：-10°C~70°C (68°F~176°
●  相对湿度：10%~90% (non-condensing)
● 重量：0.50㎏


联系人：乔炯
电话：0571-56885137 56832675-815   15906680311
传真：0571-87758396
QQ：115410384
电邮：qiaoj@hotou.com.cn
网址：
地址：浙江省杭州市塘苗路18号华星现代产业园C座3楼  邮编:310000
 宏拓科技竭诚为您服务！！！

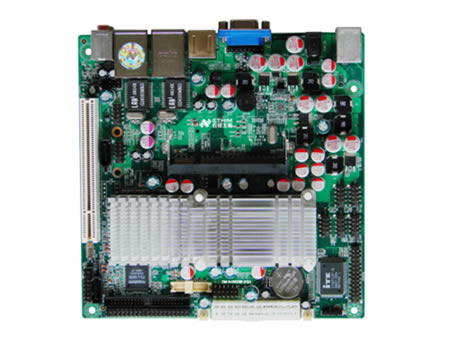

此主题相关图片如下：
