EAC-0922-LCD56(选配5.6寸LCD)
Embedded ARM Single Board Computer Evaluate Kit


工控、医疗产品高性能CPU-AT91SAM9263
EAC-0922是英贝德科技最新推出的基于AT91SAM9263为核心的嵌入式ARM单板电脑。 性能更优越，性价比更高。


为了快速应用，快速评估，特推出AT91SAM9263评估套件
ARM9 240MHz CPU，64MB SDRAM，双CPU，大容量电子盘，7×UART
10/100Mbps以太网，2×USB Host，1×CAN Bus，8×8 阵列键盘
高分辨率LCD控制器，AC`97音频，CF卡，50×GPIO(4×SPI、4×PWM)，8×AD(16位)，WINCE OS

AT91SAM9263评估套件，比普通开发板更专业

                                                                                      提供PDF格式，EAC-0922全套原理图。

                                                                                      提供全套WINCE 5.0 BSP原代码。

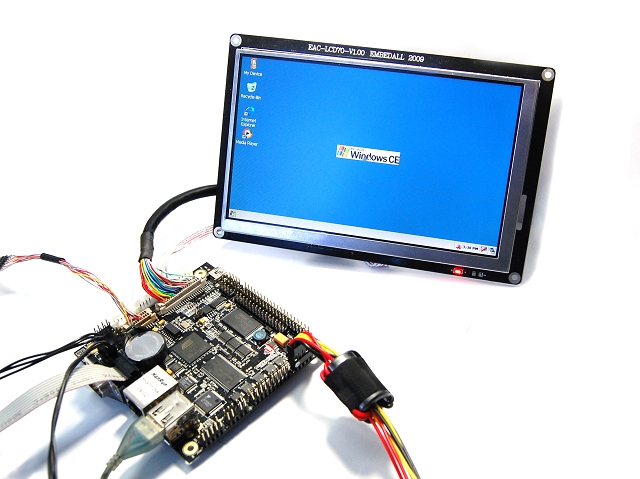

EAC-0922-LCD70(选配7.0寸LCD)
Embedded ARM Single Board Computer


工控、医疗产品高性能CPU-AT91SAM9263
EAC-0922是英贝德科技最新推出的基于AT91SAM9263为核心的嵌入式ARM单板电脑。 性能更优越，性价比更高。


为了快速应用，快速评估，特推出AT91SAM9263评估套件
ARM9 240MHz CPU，64MB SDRAM，双CPU，大容量电子盘，7×UART
10/100Mbps以太网，2×USB Host，1×CAN Bus，8×8 阵列键盘
高分辨率LCD控制器，AC`97音频，CF卡，50×GPIO(4×SPI、4×PWM)，8×AD(16位)，WINCE OS

AT91SAM9263评估套件，比普通开发板更专业

                                                                                      提供PDF格式，EAC-0922全套原理图。

                                                                                      提供全套WINCE 5.0 BSP原代码与linux2.6.24源代码



此主题相关图片如下：

EP9315开发板特价推出，1300元一套，数量有限卖完即止
EAC-0921 单板电脑
Embedded ARM Single Board Computer


工控、医疗产品高性能主板
EAC-0921是英贝德科技最新推出的基于标准PC/104工控主板结构的嵌入式ARM单板电脑。其高性能、低功耗、低成本的优势适用于工控、医疗、监控、仪表等领域。英贝德科技提供完善的技术支持和升级服务，为您的系统保驾护航。


丰富功能可自由添加与裁剪
ARM9 200MHz CPU，64MB SDRAM，32MB NorFlash，3×UART，2×USB Host
10/100Mbps网络，4×TTL扩展(UART)，8×8 阵列键盘
1024×768 LCD触摸屏/VGA，2G CF卡，5×GPIO，12V+5V电源

功能特征

类型
 功能
 参数

处理器
 CPU
 EP9315，ARM9，200MHz

RAM
 SDRAM
 64MB （可选32MB～128MB，默认配置为64MB）

ROM
 NorFlash
 32MB （可选8MB～64MB，默认配置为32MB）

通信接口
 TTL电平

或RS232


 COM1：RS232（9线全功能）

COM2：RS232 / TTL / IrDA

COM3：RS232 / TTL

EX_COM：4路RS232（或4路TTL）；

以太网络
 10/100Mbps以太网络

USB Host
 2路 USB2.0控制器

显示设备
 LCD接口
 支持最大分辨率1024×768像素，颜色位数18位

VGA
 VGA显示接口，最大刷新频率75Hz

输入设备
 触摸屏幕
 4线电阻式

阵列键盘
 8*8矩阵键盘


SPI扩展
 SPI总线扩展PWM功能

存储扩展
 CF卡
 支持热插拔

IDE
 笔记本硬盘接口

控制接口
 GPIO
 5个独立GPIO

面板接口
 复位键
 复位按钮（接口引出形式）

指示灯
 电源指示灯、网络指示灯、硬盘指示灯。（接口引出形式）

蜂鸣器
 1个，5V有源



其它配置


 看门狗控制器
 板上独立看门狗控制器

实时时钟（RTC）
 独立实时时钟模块，设有备用电池

指示灯(LED)
 CPU状态指示灯、电源指示灯

系统电源
 标准计算机AT电源输入，12V和5V (±5%)


机械参数

项目
 参数

工作温度
 -45℃～85℃（最大）

工作湿度
 5%～95%

PCB尺寸
 96mm×90mm
