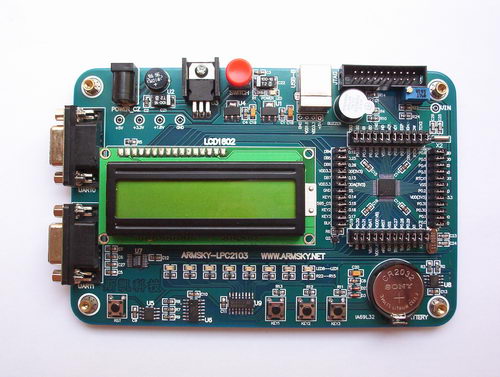

ARMSKY-LPC2103实验开发板采用PHILIPS公司最新推出的基于ARM7TDMI-S 、LQFP48封装的LPC2103，最高工作速度可达70MHz（63MIP），8K的片内静态RAM和32KB的片内FLASH程序存储器。通过片内boot装载程序实现ISP/IAP编程。LPC2103的10位A/D转换器提供8路模拟输入，低功耗实时时钟具有独立的电源和特定的32kHZ时钟输入，多达32个通用I/O口（可承受5V电压），可通过个别使能/禁止外围功能外围时钟分频来优化额外功耗。
    较小的封装和很低的功耗使LPC2103特别适用于访问控制和POS机等小型应用中；由于内置了宽范围的串行通信接口和8KB的片内SRAM，它也非常适合于通信网关和协议转换器。高级性能还使它适合用作数学协处理器，此外也特别适用于工业控制和医疗系统中。


硬件资源：

中央处理器

◆ LPC2103（PHILIPS）ARM7TDMI-S，最高频率可达70MHz，片内8K SRAM，32K FLASH；

E2PROM

◆ 采用 CAT24WC02 ；

RS232串行接口

◆ 两个三线RS232接口，其中一个可用作ISP；

I/O

◆ 32个I/O可以完全和主板断开，方便用户开发；

3个独立式键盘

◆ 3个独立式键盘可用于外部中断和定时器捕获输入 ；

8个LED指示灯

◆ 由74HC595驱动 8 个LED 指示灯；

LCD接口

◆ 一个1602的字符型液晶模块，带背光；

复位电路

◆ 一个复位按键，并采用专用复位芯片 SP708S 进行复位，稳定可靠；

调试及下载接口

◆ 一个20芯Multi-ICE标准JTAG接口，支持SDT2.51，AD1.2等调试；

电源接口

◆ 5V直流电源输入或者直接用USB端口供电，带电源指示灯；

其它

◆ RTC后备电池；

◆ 1个蜂鸣器；


软件资源：

1、ADS1.20安装程序（评估版）；

2、ARMJTAGDEBUGFINAL 调试代理软件（建议用户使用 H-JTAG 调试代理软件，该软件可在网上免费下载）；

3、串口工具软件；

4、ARMSKY-LPC2103教学实验开发板原理图（pdf格式）；

5、ARMSKY-LPC2103教学实验开发板使用手册（pdf格式）；

6、开发板上所用到的全部芯片手册；

7、提供开发板所有硬件资源的实验程序 （全部提供带有详细注释的源代码） ：

  (1)ADS1.2集成开发环境练习；

  (2)汇编指令实验；

  (3)ARM微控制器工作模式实验；

  (4)C语言程序实验；

  (5)C语言调用汇编程序实验；

  (6)GPIO实验；

  (7)存储器重映射实验；

  (8)外部中断实验；

  (9)中断控制器实验；

  (10)定时器实验；

  (11)UART实验；

  (12)I2C接口实验；

  (13)SPI接口实验；

  (14)SSP接口实验；

  (15)PWM实验；

  (16)RTC实验；

  (17)图形液晶显示实验；

  (18)GUI实验；

  (19)A/D 实验；

  (20)PLL实验；

  (21)万年历实验；

  (22)看门狗实验；

  (23)功率控制实验；

  (24)基于uC/OS-II的实验。

8、移植好的uC/OS-II 2.52；

9、基于uC/OS-II 2.52的串口驱动；

10、基于uC/OS-II 2.52的I2C总线驱动；

11、基于uC/OS-II 2.52的SPI总线驱动；

    以上实验的详细说明请进入斯凯科技技术论坛查看。


装箱清单：

(1)已测试好的ARMSKY-LPC2103教学实验开发板一块

(2)ARMSKY JTAG调试头一个

(3)RS232串口通讯线一条

(4)并口延长线一条

(5)USB线一条

(6)配套产品光盘一张
