楼 主:samuelhu 2009年5月20日23:22

 淘宝发现一款红牛STM32开发板,大家一起来看看.(STM32F103ZET6)
板上资源：
    *CPU:STM32F103ZET6;(LQFP144脚,片上集成512K flash、64KRAM，12Bit A/D、D/A;PWM、CAN、USB、SDIO、FSMC等资源)
    *板上外扩512K SRAM, 2M NOR FLASH （板上支持最大1024k SRAM,16M的NOR FLASH）满足大容量数据采集、处理及分析要求
    *板上外扩128M NAND FLASH满足彩屏上丰富的图片存储、数据表格存储，文件管理等应用
    *搭配2.8寸TFT真彩触摸屏模块或3.2寸TFT真彩触摸屏模块(由用户选择),FSMC控制,彩屏模块上配置ADS7843触摸控制器，支持一个SD卡（SPI方式）可用于存储图片，支持一个AT45DBxxx的DATA FLASH（可用于存储汉字库）
    *一路CAN通信接口,驱动器芯片MCP2551
    *两路RS232接口
    *一路RS485通信接口
    *一个SD卡座SDIO控制方式
    *一个I2C存储器接口,标配24LC02(EEPROM)
    *一个SPI存储器接口,标配AT45DB041D(DATA FLASH)
    *一路ADC调节电位器输入
    *三路ADC输入接线端子引出
    *两路PWM输出接线端子引出
    *两路DAC输出接线端子引出
    *一个蜂鸣器、五个用户LED灯、一个电源指示灯，一个USB通信指示灯，四个用户按键，一个系统复位按键
    *电源选择跳线，支持外接5V电源供电，USB供电或JLINK供电
    *板子规格尺寸:13CM X 10CM
    *所有I/O口通过2.54MM标准间距引出,方便二次开发

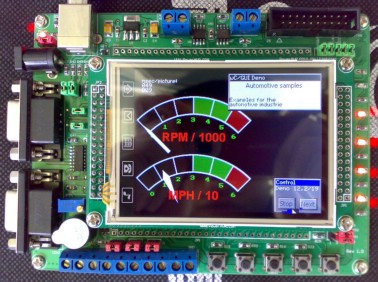

此主题相关图片如下：

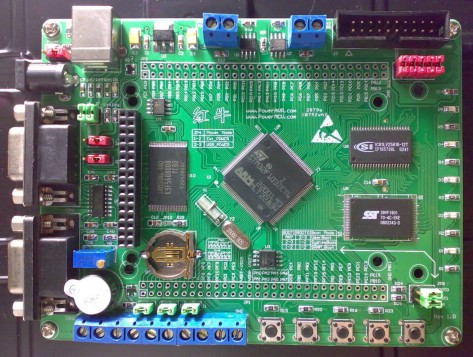

此主题相关图片如下：


第2楼:longwonders 2009年9月11日08:18

 板子不咋地,作者不厚道
我买了一个,感觉有点上当的滋味,电路板硬件还可以,资料倒是一大堆，惜对应的例程完全没有介绍,你都不知如何下手,如何使用也没有,云里雾里、一踏糊涂。后来者谨慎！！！！！！
